Maintenance – Verbindingsbout grote wiel

Originele Louet Spinnewielen

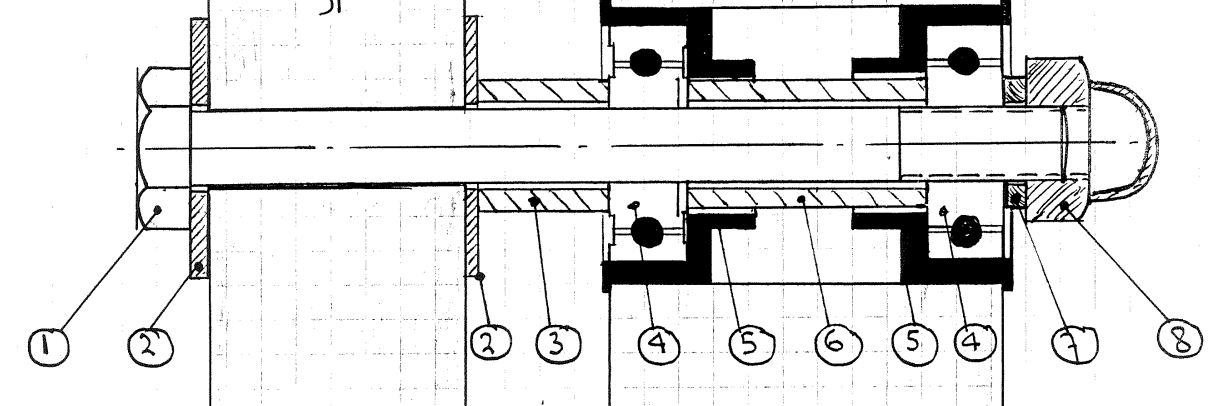

Als u om de een of andere reden het hoofdwiel van uw spinnewiel moet halen, vind je in de bijlage een diagram dat de juiste montage volgorde van onderdelen toont . Dit onderdelendiagram heeft betrekking op de S10, S11, S51, S15, S70, S71, S75, S76, S77 en S90 wielen.

Verkeerde volgorde van de onderdelen kan slijtage en slechte prestaties veroorzaken.

1. Bout
2. O-ring (2x)
3. Busje
4. kogellager
5. Kapje
6. bus
7. Afklem ring
8. Dopmoer

Huidige wielen

Vanaf het S10 Concept en het huidige model van de S17 gebruiken we geen hoofdboutverbinding meer. In plaats daarvan wordt het wiel geleverd met een driehoekige fitting waaraan een as is gelast. Het beslag wordt op het hoofdwiel geschroefd. De as past door de achterstijl van je wiel en wordt vastgezet met een plastic "C" clip. Dit is een veilige verbinding, maar pas op dat u de clip niet kwijtraakt als u deze verwijdert!

Driehoek fitting

De las van de as op de driehoekige fitting kan kapot gaan, waardoor het wiel gaat wiebelen. Dit kan ook veroorzaakt zijn door een val van het wiel. Het is op te lossen door de driehoekige fitting te vervangen.

S10C - driehoekfitting hoofdas - artikelnummer SR0151

S17 - driehoekfitting hoofdas -artikelnummer SR0167
