David 3 - Réglage de la hauteur des cadres

Le shed de David est créé en abaissant les cadres. Le shed optimal est celui où le shed inférieur repose sur la course du navette, permettant ainsi à votre navette de glisser en douceur dessus.

Vérifiez également si les cadres sont réglés à la bonne hauteur (voir le PDF ci-joint et les articles supplémentaires du centre d'assistance). Consultez la nouvelle édition et la vidéo du manuel d'assemblage du David 3, chapitre 1c et chapitre 16.

Si vous tissez trop près du peigne, le shed devient plus petit et la moitié inférieure du shed peut commencer à se soulever légèrement au-dessus de la course du navette. Nous recommandons que la distance entre le tissu et le peigne soit de 18 cm (7”) ou plus. Après chaque 5 cm (2”) de tissage, avancez légèrement votre chaîne.

Une autre situation qui peut survenir lorsque vous commencez un nouveau projet de tissage : la barre de fixation, lorsqu'elle n'a pas encore passé la barre de poitrine, peut légèrement déplacer votre chaîne vers le haut, soulevant ainsi le bas du shed au-dessus de la course du navette.

Il est également important que les côtés gauche et droit du batteur reposent de manière égale sur les butées et arrivent aux butées en même temps. Cela dépend principalement du placement des crochets de charnière du peigne, qui doivent être exactement à la même hauteur et perpendiculaires aux montants latéraux.

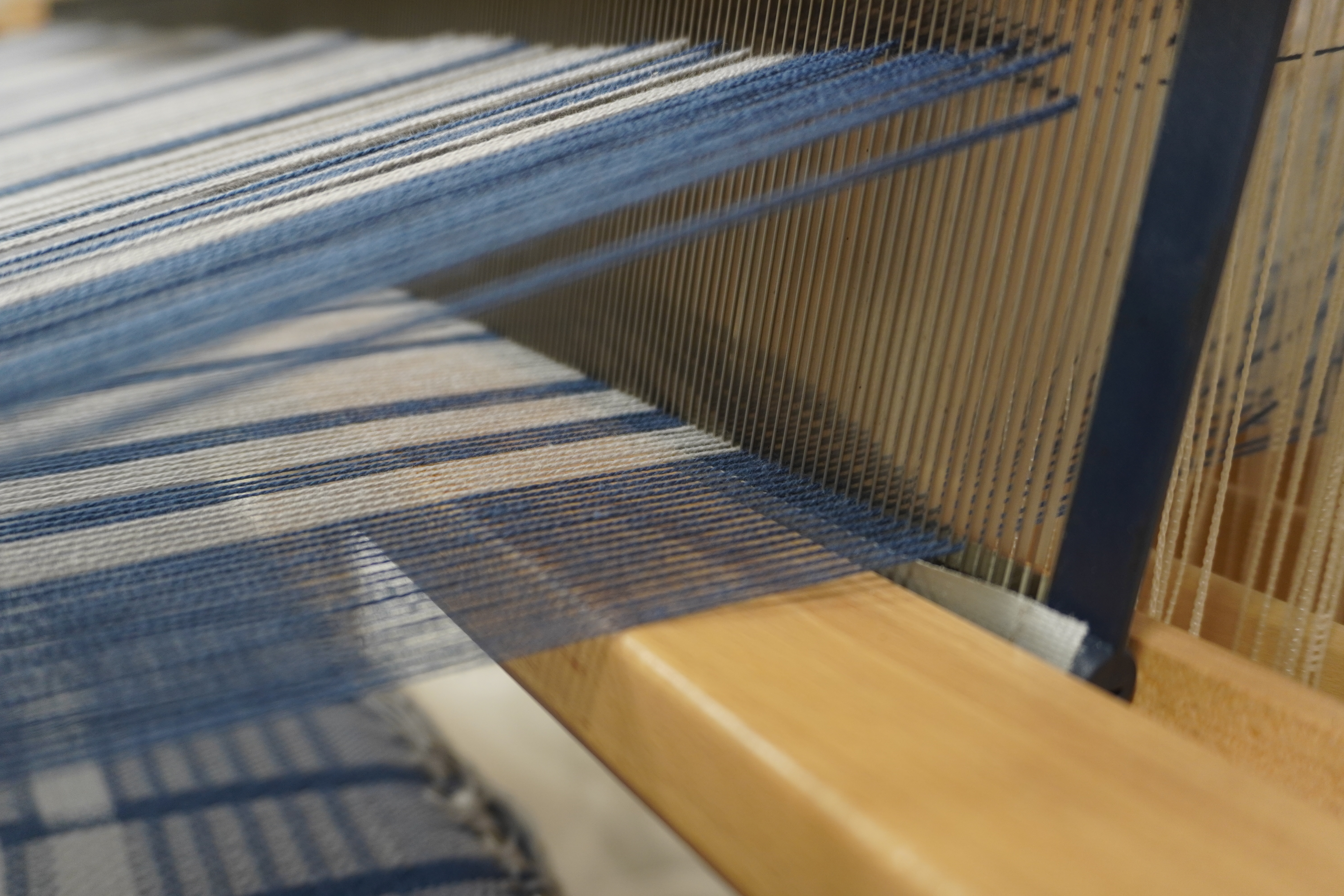

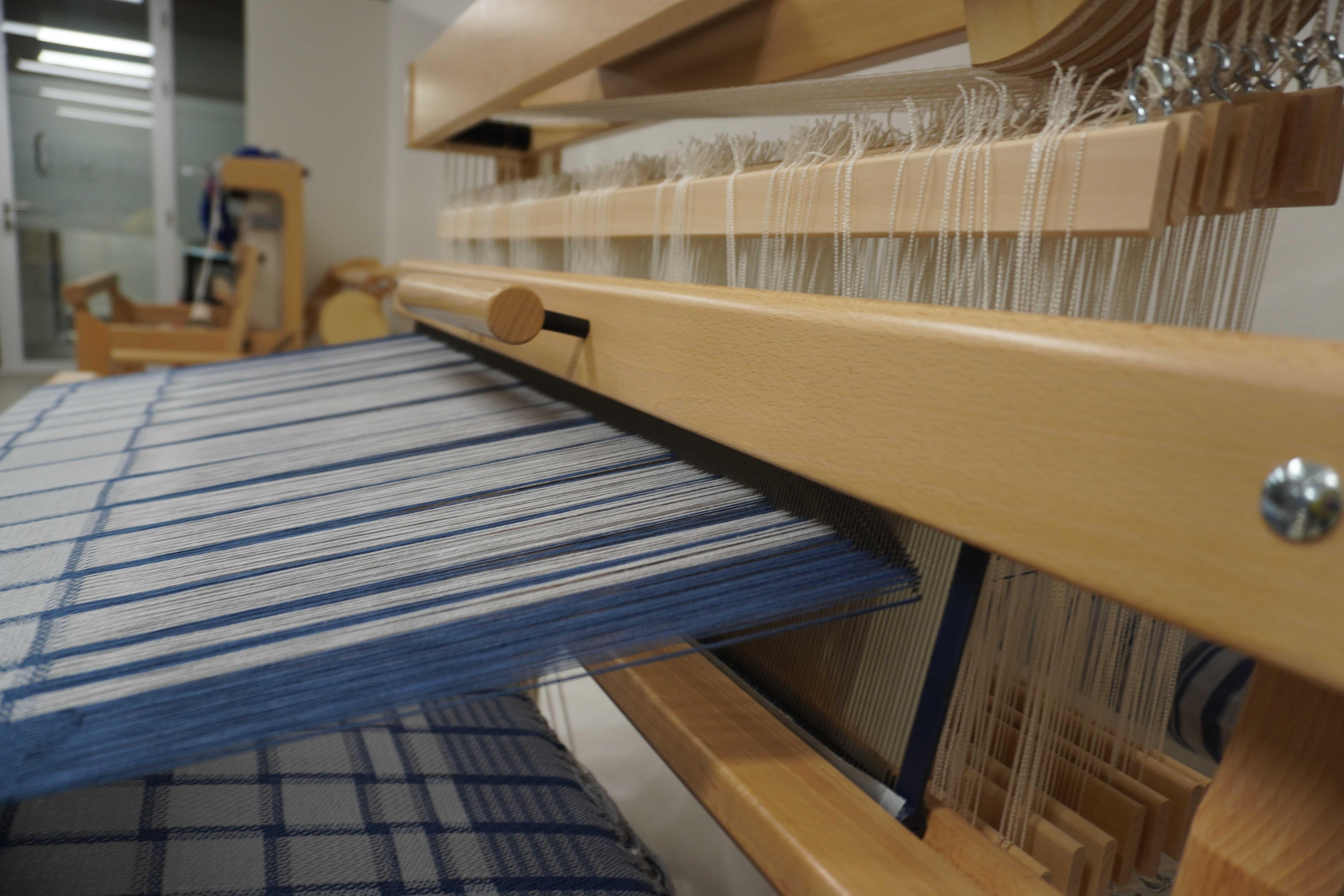

Position de la chaîne dans le peigne lorsque le pin de blocage est retiré	Lorsque la pédale est enfoncée, le bas du faisceau doit reposer sur la course du navette.
Liste de contrôle Les crochets de charnière montés sur la barre latérale inférieure doivent être exactement à niveau et perpendiculaires au côté. L'écrou de verrouillage doit être bien serré. La distance mesurée du sol au centre de l'arbre doit être de 5 cm. Mesurée depuis le dessous de la barre transversale inférieure, la distance doit être de 8,5 cm. Vérifiez si les arbres sont réglés à la hauteur correcte - voir l'article "David 3 - Réglage de la hauteur des arbres

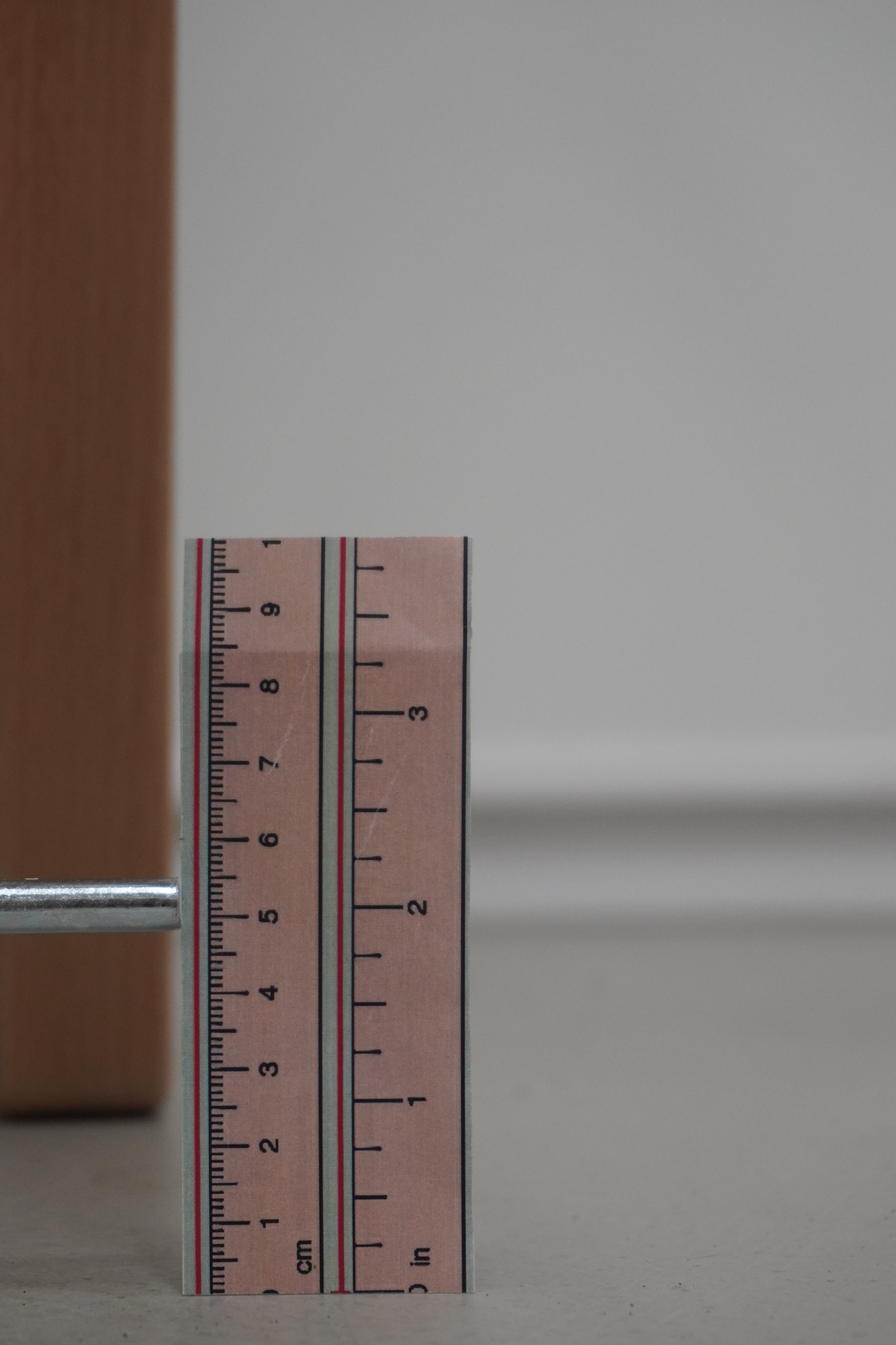

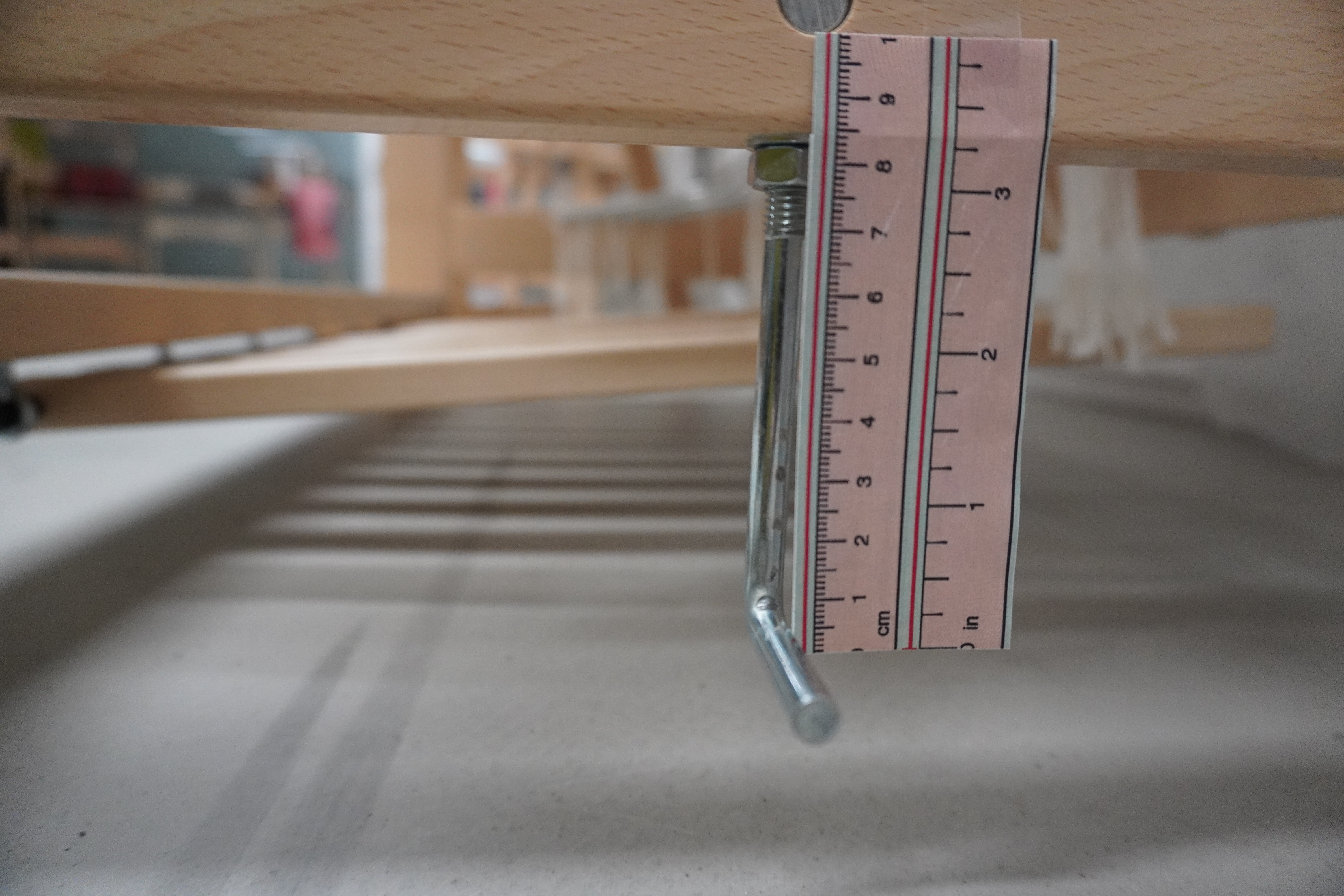

5 cm du sol	8,5 cm sous la barre transversale
