Cet article fait partie d'une série d'articles sur l'installation de la chaîne.
Pour un aperçu de l'ensemble de la série "Instructions pour l'installation de la chaîne"
Partie précédente : Installation de la chaîne - 4 Répartition de la chaîne sur l'équateur
Partie suivante : Installation de la chaîne - 6 Installation des fils de chaîne
|

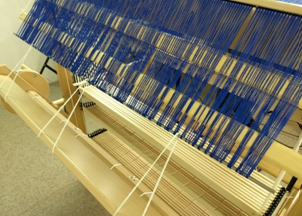

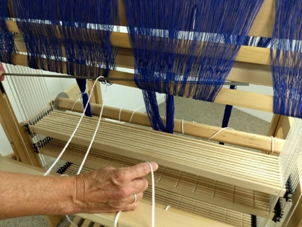

Cette instruction s'applique aux grands métiers à pédales et aux métiers à Dobby. Installation de la barre de fixation à l'arrière Les cordes de fixation fournies avec les métiers Louet sont précisément mesurées afin que la barre de fixation soit parallèle à la barre arrière ou à la barre de poitrine. Vérifiez cela en faisant passer la barre de fixation dans les boucles des cordes aux endroits marqués. (Sur les modèles David-3 et Spring-2, ces marquages sont situés derrière l'équateur; pour les autres métiers avec des barres de fixation en bois, les marquages sont sur les barres.) Dans la plupart des instructions Louet, un nœud est recommandé, mais dans la pratique, il s'avère que la barre de fixation sans nœud est moins susceptible de se décaler. David-3 et Spring-2 Sur les modèles David-3 et Spring-2, les barres de fixation en bois ont été remplacées par des tiges en acier inoxydable. L'avantage est qu'elles sont fines et qu'elles ne peuvent pas basculer. Des marquages sont placés à l'arrière du bois de l'équateur, au centre et aux endroits où les cordes de fixation se trouvent sur la barre de fixation. (Spring-2 et David-3). Delta, Megado et Octado N'oubliez pas d'utiliser la barre de fixation de la chaîne (qui est légèrement plus longue que la barre de fixation du faisceau de tissu). Répartition de la chaîne Effectuez des divisions dans la chaîne aux endroits marqués. Cela ne doit pas nécessairement correspondre à la répartition des faisceaux de chaîne à l'avant. La connexion de la chaîne au faisceau de chaîne se fait en insérant alternativement la barre de fixation métallique à travers une partie de la chaîne et à travers la boucle d'une corde de faisceau. Tournez le faisceau de chaîne de manière à ce que la barre de fixation soit à environ 10 cm au-dessus de la barre arrière. Après avoir installé la barre de fixation, donnez-lui un soutien temporaire en la plaçant, par exemple, dans les élastiques. Cela vous permet de suspendre les poids à l'avant du métier. |
||
|
|

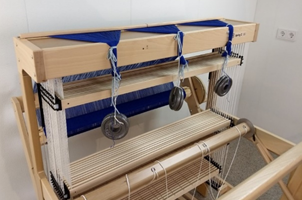

Installation des poids de chaîne. La chaîne doit être tendue sur le faisceau de chaîne. Pour ce faire, vous fixez des poids à la partie de la chaîne qui pend au-dessus de la barre de poitrine. Dans cet exemple, nous accrochons un poids de 1 kg à chaque partie de la chaîne. La quantité totale de poids lors du montage n'est pas si importante, mais il est essentiel que des poids égaux soient fixés aux mêmes parties de la chaîne. En fonction du matériau de la chaîne, il peut être nécessaire d'utiliser plus ou moins de poids par partie de la chaîne. Au lieu des poids utilisés dans cette instruction, vous pouvez également utiliser des bouteilles en PET remplies d'eau ou des sacs remplis de pierres. |
|
|

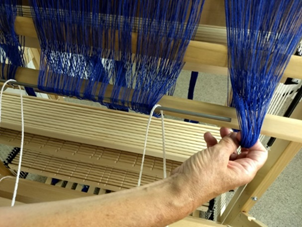

Retirez les éventuelles attaches du premier mètre de la chaîne. Tirez les parties de la chaîne de manière tendue, tout en jouant comme une harpe avec l'autre main, afin d'organiser correctement les fils. |
||
|

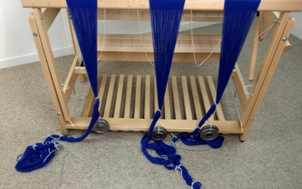

Glissez les poids avec leur boucle à un endroit de la chaîne où ils pendent juste au-dessus du sol, puis serrez les boucles. |
||
|
|

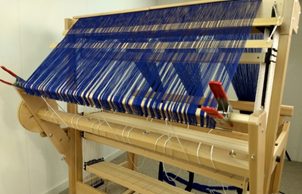

Grâce aux poids, les fils de chaîne sont maintenant tendus et tu peux répartir les fils de chaîne de manière plus régulière et parallèle les uns aux autres sur la barre de fixation à l'arrière : aussi régulièrement que montré sur la photo, c'est suffisant, tu n'as pas besoin de disposer les fils de chaîne au millimètre près. |
|
|

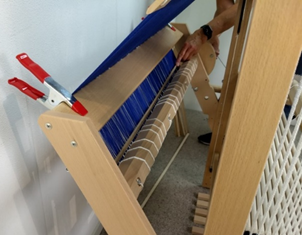

Détache le frein du bâton de chaîne et fais tourner le bâton de chaîne jusqu'à ce que la barre de fixation ait dépassé le bâton arrière. Les fils de chaîne sur les côtés de la chaîne ont tendance à dévier latéralement du bâton de chaîne lors du enroulement. Cela peut être évité en utilisant des pinces à voile sur le bâton arrière. |
||
|

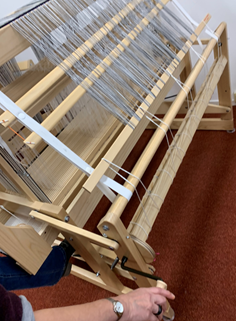

Enroulement avec des barres de soutien Une fois que la barre de fixation touche le bâton de chaîne lors de l'enroulement, place les barres de soutien entre la chaîne et les bandes de chaîne enroulées lors du premier tour du bâton de chaîne. Dans le premier tour, place 4 barres, puis dans le tour suivant, décalées par rapport au premier tour, place à nouveau 4 barres. Selon la densité de la chaîne, tu peux généralement tourner deux tours sans ajouter de barres. Les 16 barres de soutien fournies suffisent pour 3 mètres de chaîne. Des barres de soutien supplémentaires sont disponibles en option, mais tu peux aussi utiliser d'autres matériaux solides, tant qu'ils sont plus larges que la largeur de la chaîne. Le matériau utilisé ne doit pas être trop fragile. Le papier kraft épais ou le carton flexible sont très utiles. Parfois, des lattes anciennes de stores Luxaflex sont également utilisées. |
||
|
Lors de l'enroulement, les poids sont tirés vers le haut de la chaîne, et lorsqu'ils atteignent le bâton de chaîne, tu les pousses à nouveau vers le bas. Pendant ce processus, relâche brièvement le poids et secoue bien le paquet (comme si tu jouais de la harpe). Fais attention pendant l'enroulement à ce que les fils de chaîne passent sans obstacle à travers les barreaux transversaux. Continue l'enroulement jusqu'à ce qu'il reste environ 50 cm de chaîne avant l'équateur. |
||
|
Retire les poids. Glisse les plaques de couverture de l'équateur, puis soulève les fils de l'équateur pour qu'ils pendent sur le devant des barreaux transversaux. |
||
|
|
||
|
Cet article fait partie d'une série d'articles sur le montage de la chaîne. Pour un aperçu de la série complète "Instructions pour le montage de la chaîne" Partie précédente : Montage de la chaîne - 4 Distribution de la chaîne sur l'équateur Partie suivante : Montage de la chaîne - 6 Liens de cadre
|
||
