Positions des axes de roulettes Jane 16

La position des vis avec les roulettes dans le boîtier de la Jane 16 est importante. En cas de mauvaise installation, les cordes peuvent s'user plus rapidement.

Il y a deux trous pré-percés en haut, la vis de l'axe avant avec les roulettes étant déjà pré-montée.

Dans les séries Jane 16-70 cm fabriquées et livrées en février 2024, les axes ne sont pas montés à la bonne position. Les roulettes supérieures à l'avant se trouvent en haut, et à l'arrière, elles sont dans le trou inférieur. Elles doivent être échangées.

Pour les roulettes supérieures, la vis à l'avant doit être placée dans le trou inférieur des deux, et à l'arrière dans le trou supérieur.

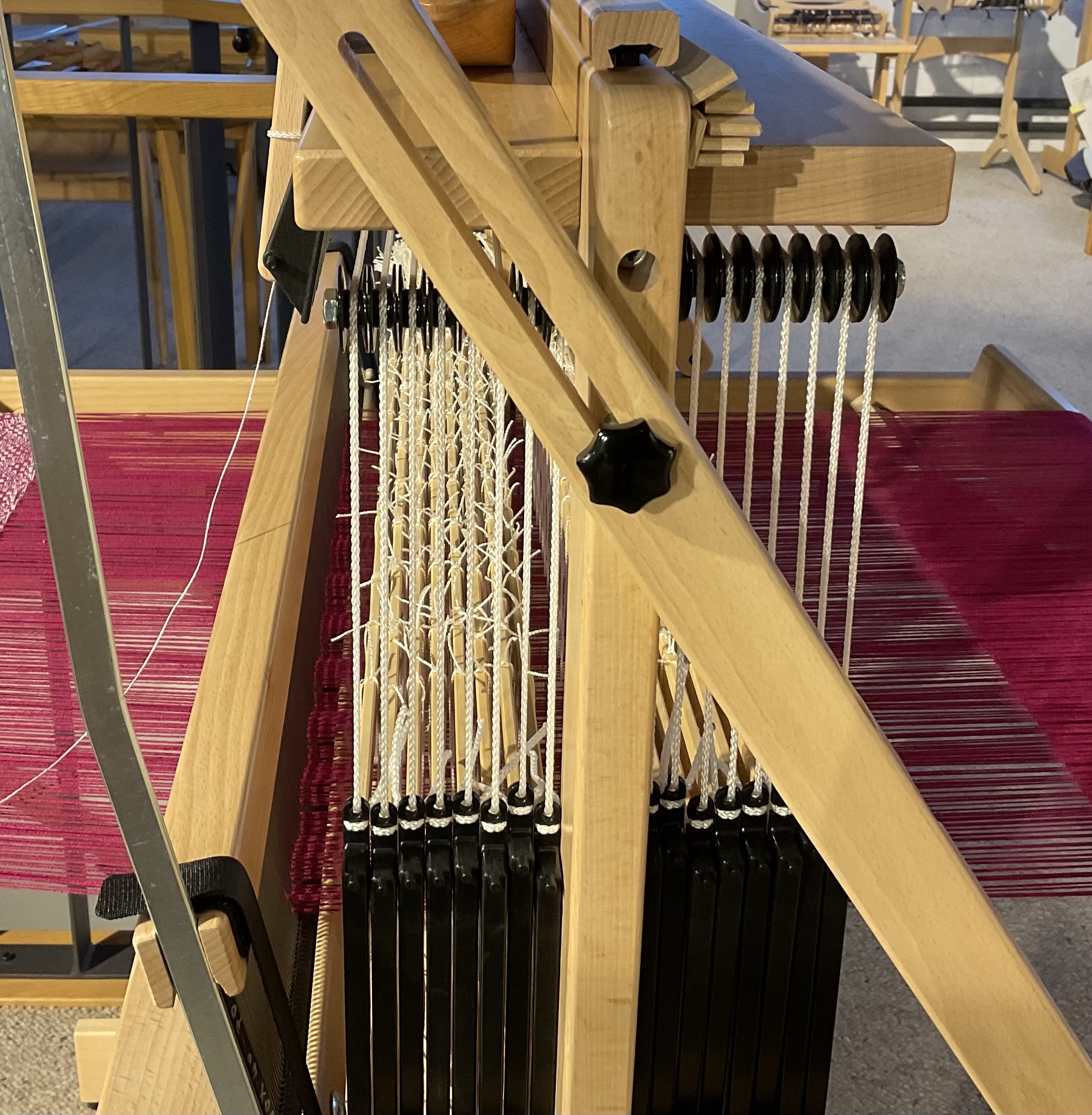

Voici la position correcte des vis avec les roulettes :

À l'avant du boîtier du châssis (Fentes 1-8) :

• En haut : vis avec grandes roulettes dans le trou inférieur
• En bas : vis avec petites roulettes dans le trou extérieur

À l'arrière du boîtier du châssis (Fentes 9-16) :

• En haut : vis avec grandes roulettes dans le trou supérieur
• En bas : vis avec petites roulettes dans le trou intérieur

Si cette installation n'est pas correcte, les cordes des fentes 14, 15 et 16 risquent de se frotter les unes contre les autres et de s'user plus rapidement. Utilisez la clé n° 10 pour dévisser ces vis et les remettre à la bonne position. Assurez-vous que la vis s'enclenche correctement dans le filetage préalablement découpé dans le bois. Avant de revisser la vis à sa nouvelle position, tournez-la légèrement vers la gauche jusqu'à ce que vous sentiez qu'elle se fixe dans la rainure. Cela évite que le trou ne devienne trop large et que l'axe ne devienne instable.
