Delta - Ajuste des lisses et hauteur des lames

Hauteur des barres des axes

La hauteur des axes doit être réglée de manière à ce qu'avec les axes bloqués, les fils de chaîne passent par le centre du hevel. Vérifiez cela pendant qu'il y a un tissu sur le métier à tisser et que le tissu est déjà sur le rouleau avant. Ainsi, la chaîne sera dans sa position correcte.

Mesurée depuis un sol plat, la partie supérieure de la barre de l'axe supérieur est à 109 cm (43"), et la partie supérieure de la barre de l'axe inférieur est à 80 cm du sol.

Vous pouvez corriger la hauteur des axes en tournant les roues en nylon blanches aux extrémités des barres des axes. Si la différence est supérieure à 10 mm, vous pouvez également déplacer le pin de l'extrémité vers un trou plus haut ou plus bas dans le cordon Texsolv. Assurez-vous toujours que la hauteur est égale des deux côtés. Réglez les axes avant et arrière à la hauteur correcte, puis ajustez la hauteur des axes intermédiaires.

Hauteur des pédales

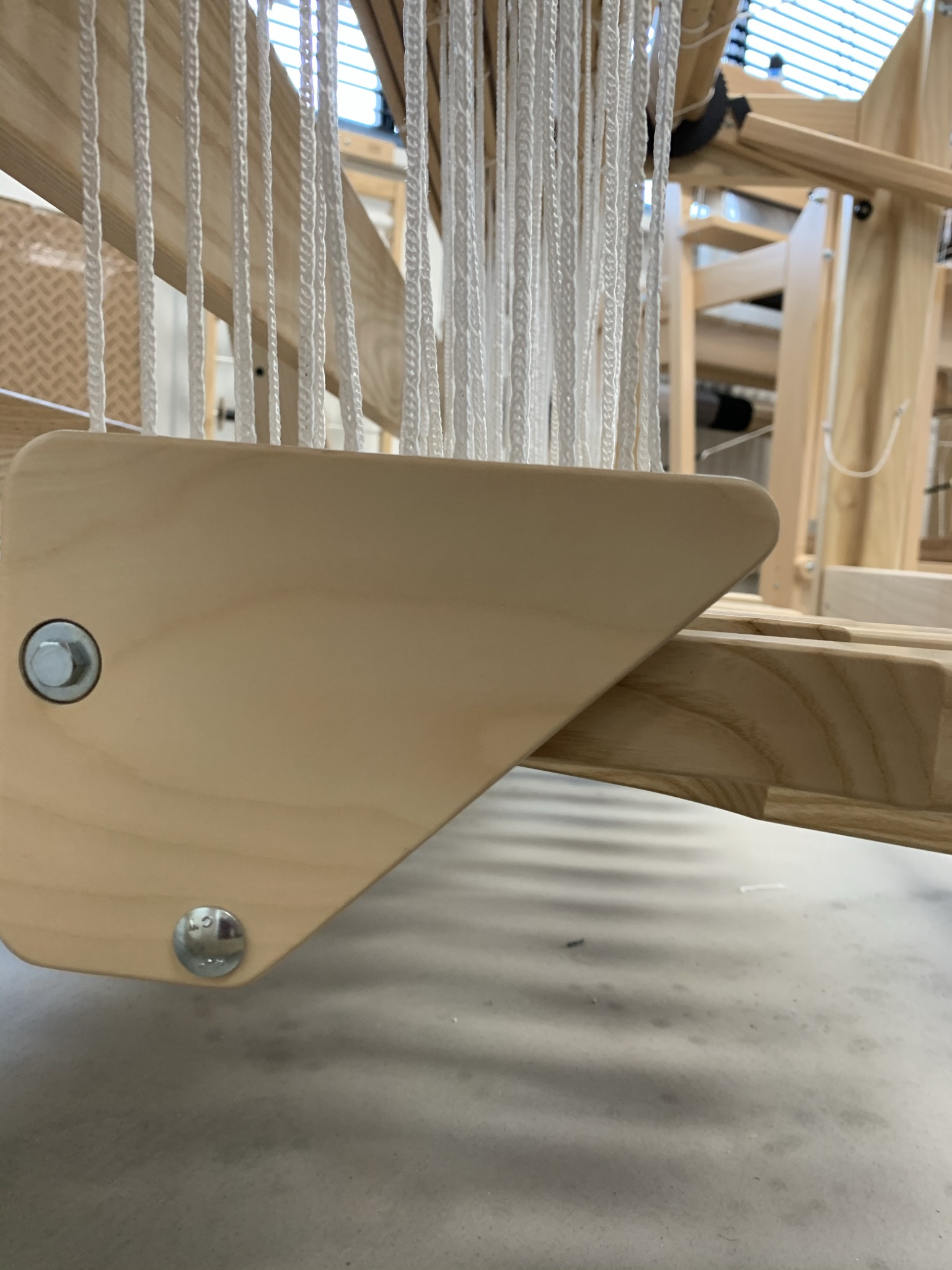

Les pédales doivent être réglées de manière à ce qu'elles pendent horizontalement. Vérifiez cela également pendant que les axes sont bloqués avec le pin de blocage dans les axes. La différence de hauteur entre les axes correspond à la différence de longueur des cordons, soit 19 cm (7,5").

Hauteur des pédales mesurée depuis un sol plat :

Partie supérieure du pédalier inférieur : 53,5 cm (21")
Partie supérieure du pédalier supérieur : 71,5 cm (28 1/4")

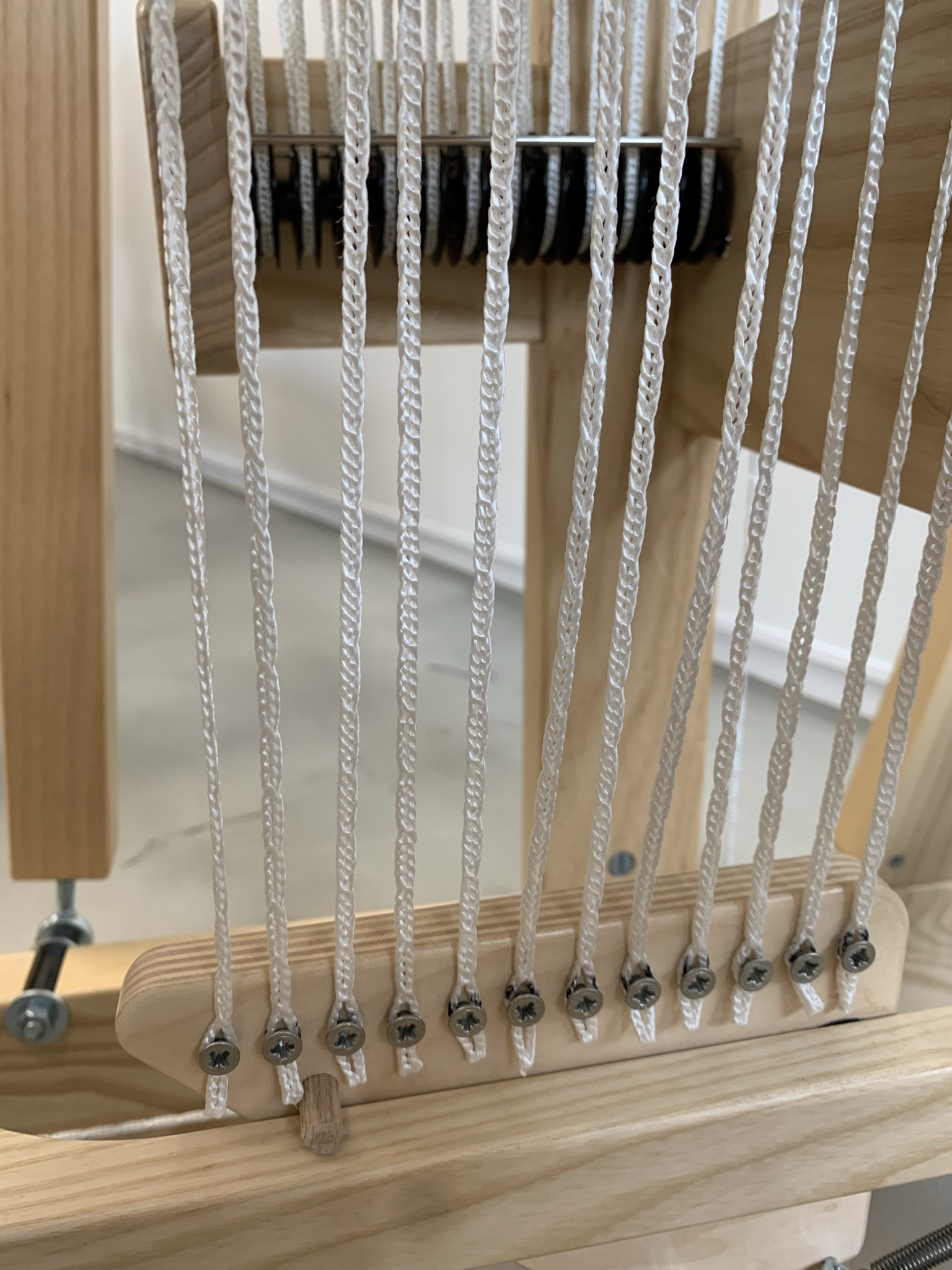

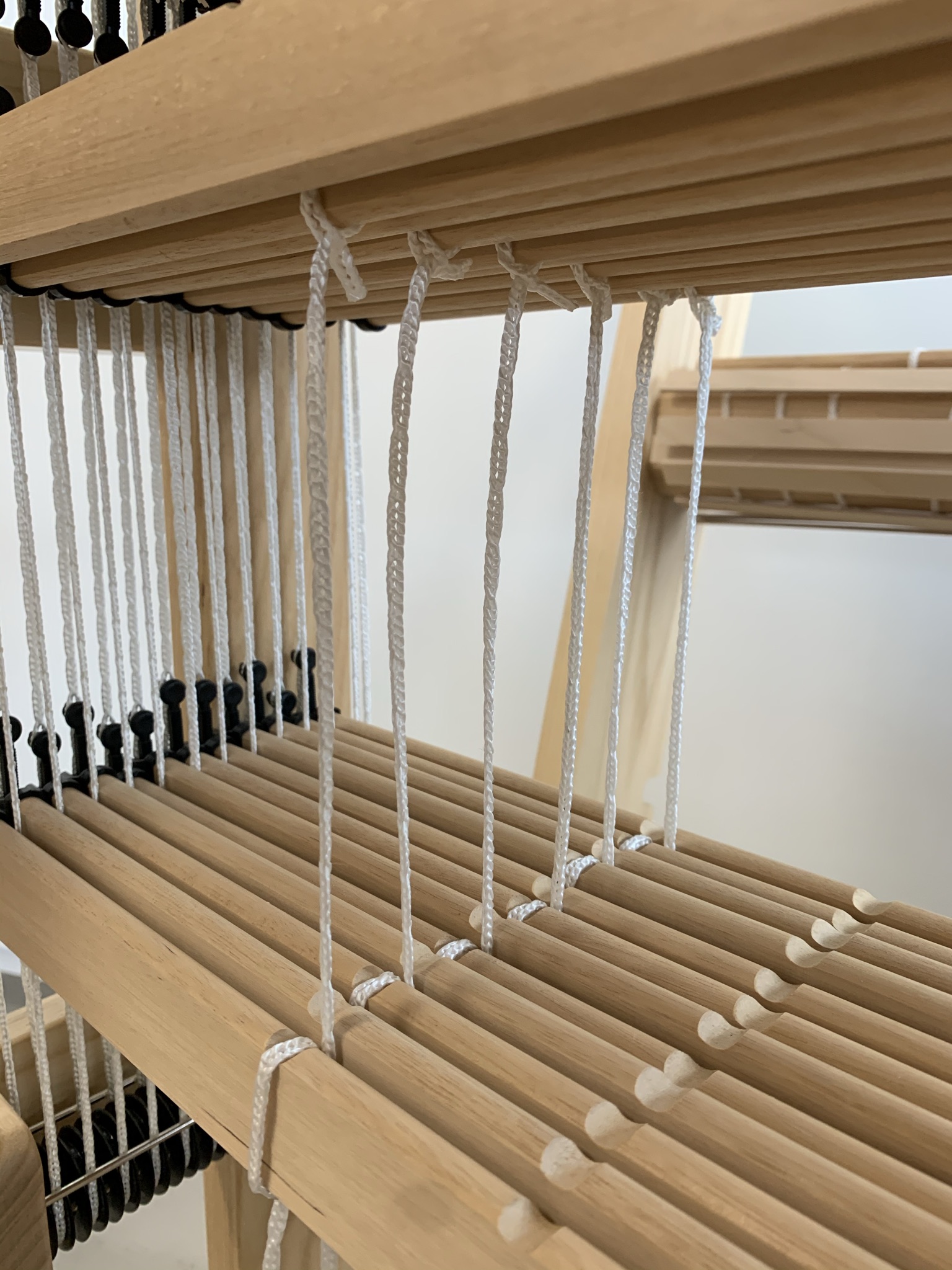

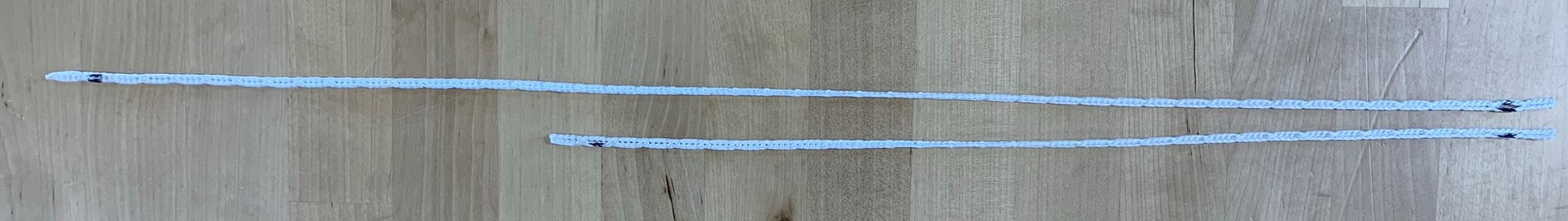

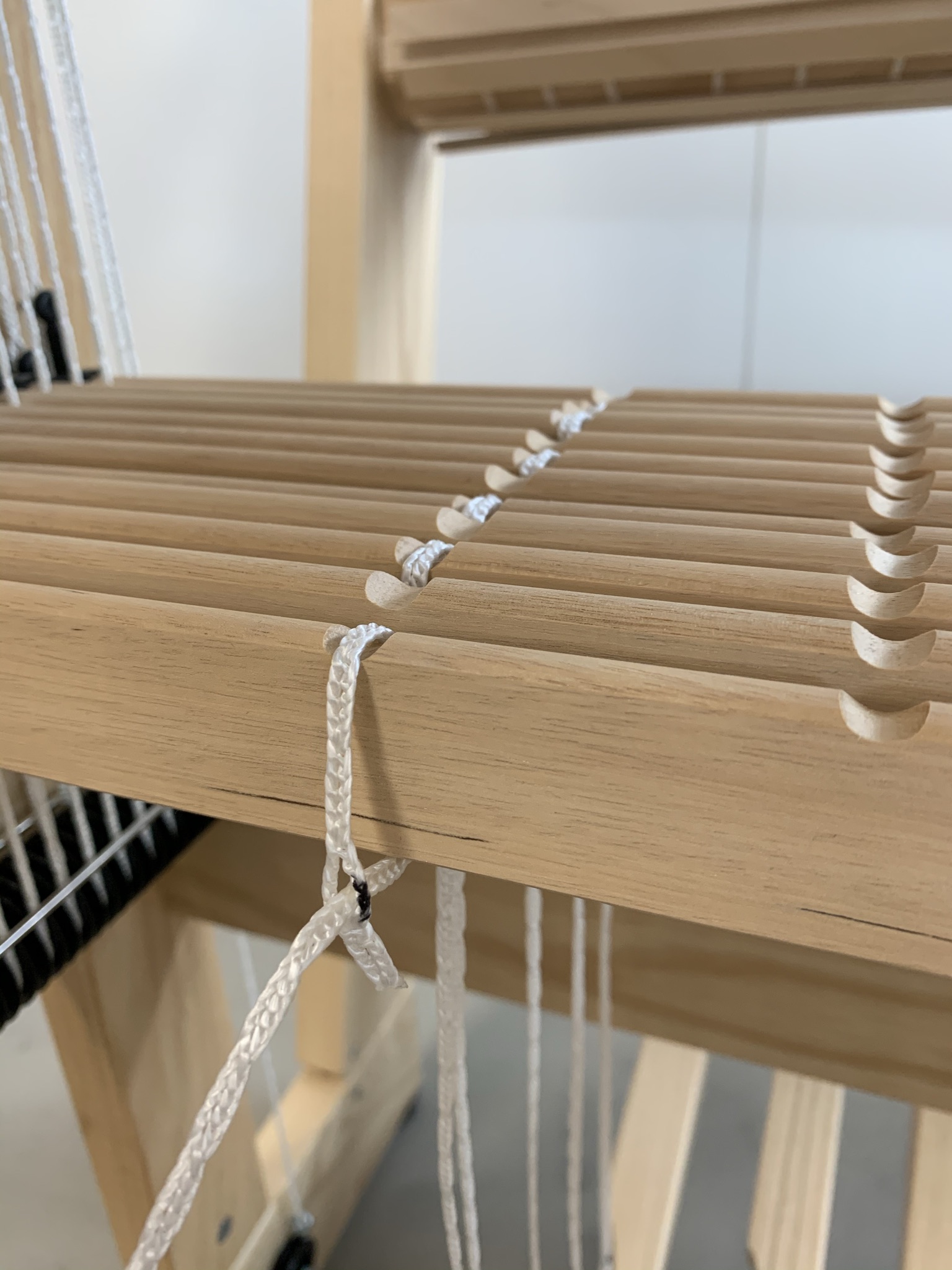

Longueurs des cordons de fixation des pédales (l'œillet utilisable est mesuré, la boucle finale coupée n'est pas prise en compte) :

Long - 55 cm (21 3/8") - 46 œillets complets Texsolv
Court - 36 cm (13 7/8") - 30 œillets complets Texsolv
