Spring et Delta – Les axes descendent de manière inégale.

Question :

Les axes de mon métier à tisser contramarche (Spring ou Delta) descendent de manière inégale.

Réponse :

Il s'agit d'un phénomène normal sur les métiers à tisser contramarche parallèles comme le Spring et le Delta. Ils n'ont pas de "position de repos" pour les axes. Lorsque vous appuyez sur la pédale puis la relâchez, tous les axes ne descendent pas à la même position. Grâce à ce système, l'appui sur les pédales des axes pendant le tissage nécessite peu de force. Heureusement, ce n'est pas un problème pendant le tissage, car la descente des axes est empêchée par la tension profonde du fil de chaîne, et en appuyant sur la pédale suivante, la position des axes est neutralisée. Ce phénomène diminue également à mesure que davantage de pédales et d'axes sont reliés. Si aucun fil de chaîne n'est encore monté sur le métier, les axes sont maintenus en hauteur à l'aide d'un verrouillage.

Vous trouverez ci-dessous une explication de ce phénomène et des conseils pour le gérer.

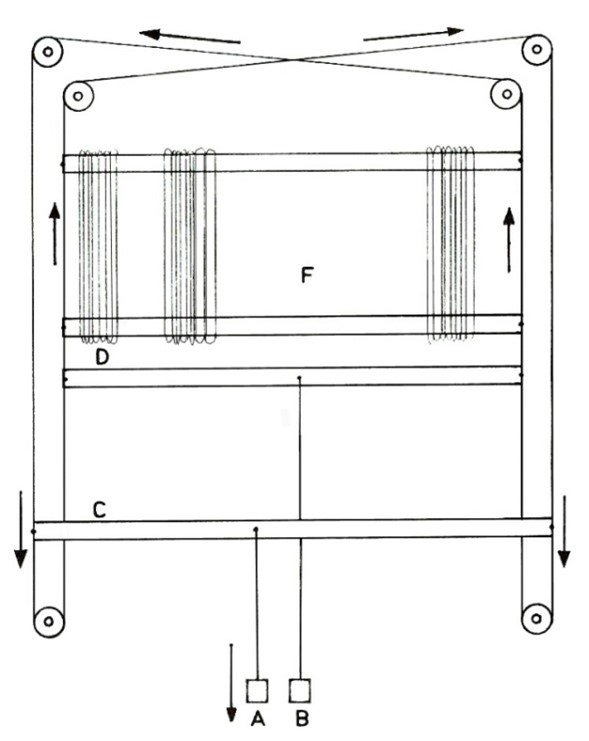

Dans le système Contramarche parallèle de Louët, une corde passe sur six rouleaux ou poulies. Les extrémités de la corde sont reliées entre elles, formant ainsi un circuit fermé. Les barres des axes et les lames sont fixées à ces cordes. Lorsque la pédale A est enfoncée, la lame C fait descendre la corde vers l'extérieur. La corde à l'intérieur se déplace ensuite dans la direction opposée et tire l'axe F vers le haut (voir les flèches). Lorsque la pédale B est enfoncée, la lame D tire la corde à l'intérieur et donc l'axe vers le bas.

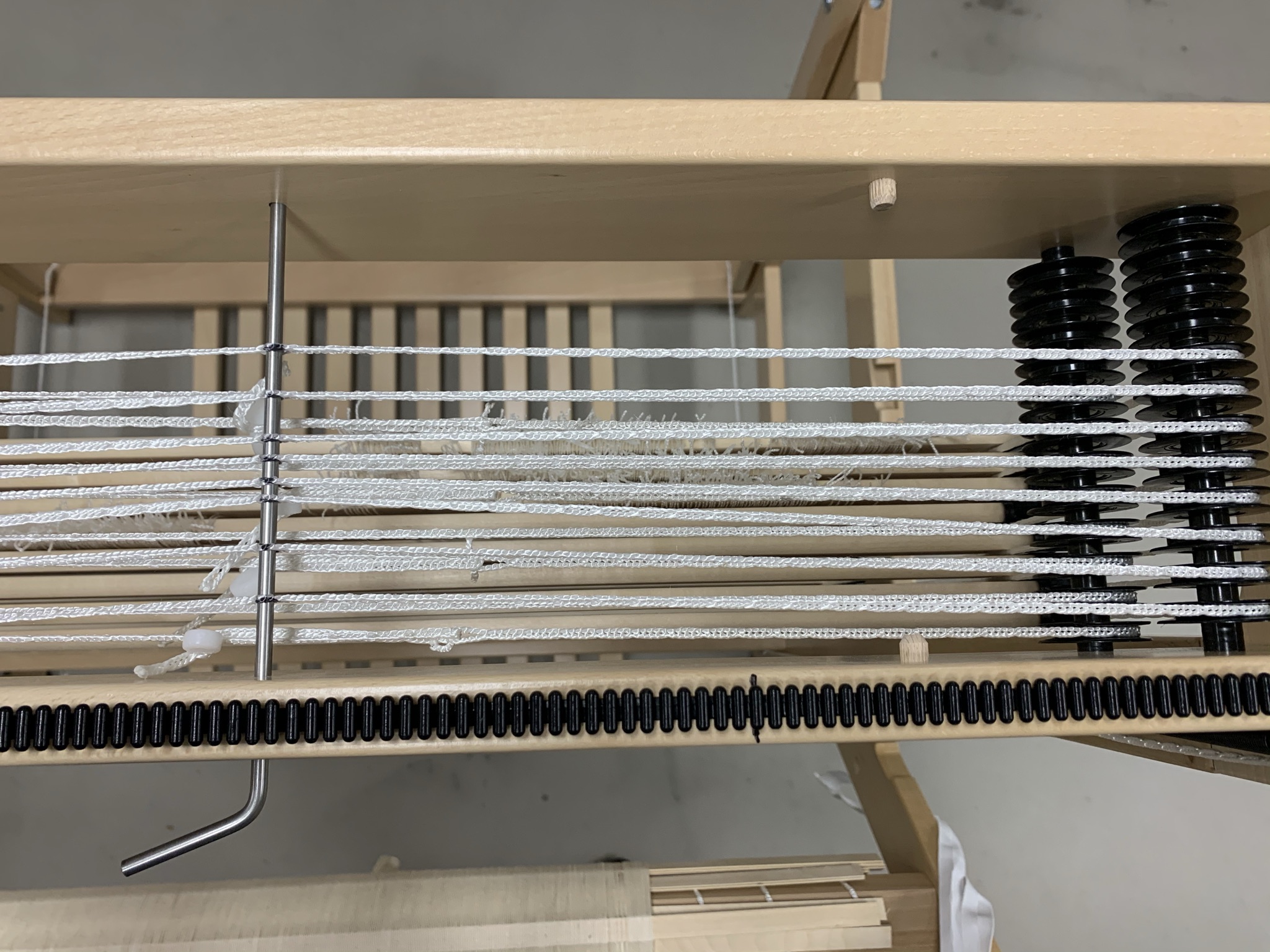

Les positions des axes et des lames sont réglées de manière optimale en usine. Vous pouvez amener les axes en position neutre en insérant le brochette de blocage à travers le trou prévu sous le râteau, puis à travers les trous marqués dans la corde Texsolv. Si aucune chaîne n'est encore installée sur le métier, tirez la corde Texsolv (à gauche ou à droite) jusqu'à ce que vous trouviez le marquage noir. Après l'insertion du brochette de blocage, les axes sont bloqués et empêchent tout mouvement. Tous les axes doivent maintenant être à la même hauteur.

Le blocage des axes se fait lors du passage du fil de chaîne et lors des raccordements des pédales. Il est normal que vous deviez tirer sur les cordes Texsolv pour remettre la brochette de blocage dans les trous marqués (voir aussi TIP-1 ci-dessous). Si vous retirez la brochette de blocage, les axes s'abaisseront sous l'effet de la gravité. Si une chaîne est montée sur le métier, les axes ne s'abaisseront pas aussi profondément. Pendant le tissage, vous constaterez que les axes restent à la même hauteur en raison du mouvement des pédales. Vous remarquerez également que, si toutes les pédales sont liées et qu'une chaîne plus large est installée sur le métier, le phénomène des axes qui s'affaissent devient à peine perceptible.

Lorsque vous reliez les pédales avec les cordes de raccordement longues et courtes fournies, vous devez toujours utiliser le premier trou à côté de l'endroit où la corde a été coupée. Avec des axes bloqués, la tension sur toutes les cordes de raccordement des pédales sera à peu près la même. Pendant le tissage, la brochette de blocage est retirée, et l'image peut sembler légèrement irrégulière en raison de l'affaissement des axes.

Vous pouvez vérifier le bon réglage lorsque le métier est en chaîne et que la chaîne a franchi le rouleau de poitrine tout en tissant. Si vous enfoncez simultanément deux pédales liées pour un tissage toile, tous les axes doivent être à la même hauteur et le fil de chaîne doit passer approximativement par le centre des yeux des lisses.

TIP-1 : Si vous liez deux pédales complémentaires (par exemple pour un tissage toile) et que vous les enfoncez en même temps, tous les axes seront réglés à la même hauteur et vous pourrez facilement insérer la brochette de blocage.

TIP-2 : Si vous ne souhaitez pas utiliser certains axes pour votre conception, vous pouvez les sécuriser avec la brochette de blocage pendant le tissage. Aucune pédale ne peut être reliée à ces axes.
