Rouet - Remplacement d'un connecteur du pied au rouet

Le connecteur du pied au rouet est un manchon en plastique noir qui relie votre pédalier à la roue principale d'entraînement. Numéro de pièce SR0108. Le manchon repose sur un roulement argenté.

1. Tout d'abord, dévissez le manchon noir du pied en bois (tenon).
2. Ensuite, prenez le nouveau manchon noir et vissez-le sur le pied.
3. Fixez à nouveau le manchon noir sur le roulement en le plaçant contre celui-ci à un angle de 45 degrés, puis en le tournant sur le roulement. Faites ensuite glisser l'anneau de verrouillage en place.

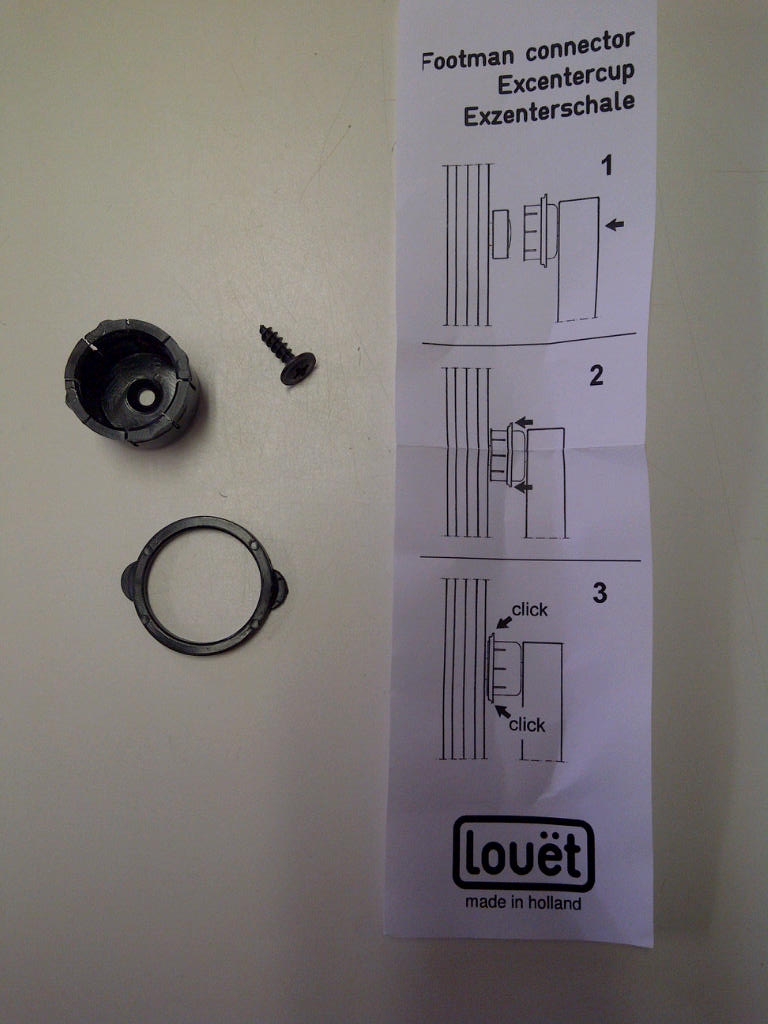

Voir les pièces jointes pour les schémas et les instructions d'installation.

L'anneau doit glisser jusqu'à la base du manchon. Une erreur fréquente consiste à ne pas pousser l'anneau complètement jusqu'à la base ou, lors de l'installation, à ne pas le pousser entièrement contre le bord du manchon. Cette étape est nécessaire pour fixer le manchon sur le roulement.

Si l'anneau est très serré en haut, utilisez un tournevis pour le faire descendre délicatement à partir des languettes, d'abord d'un côté, puis de l'autre, et répétez l'opération jusqu'à ce qu'il soit suffisamment lâche pour glisser vers le bas.
