Delta - Ajuste de las lizas y altura de los lams

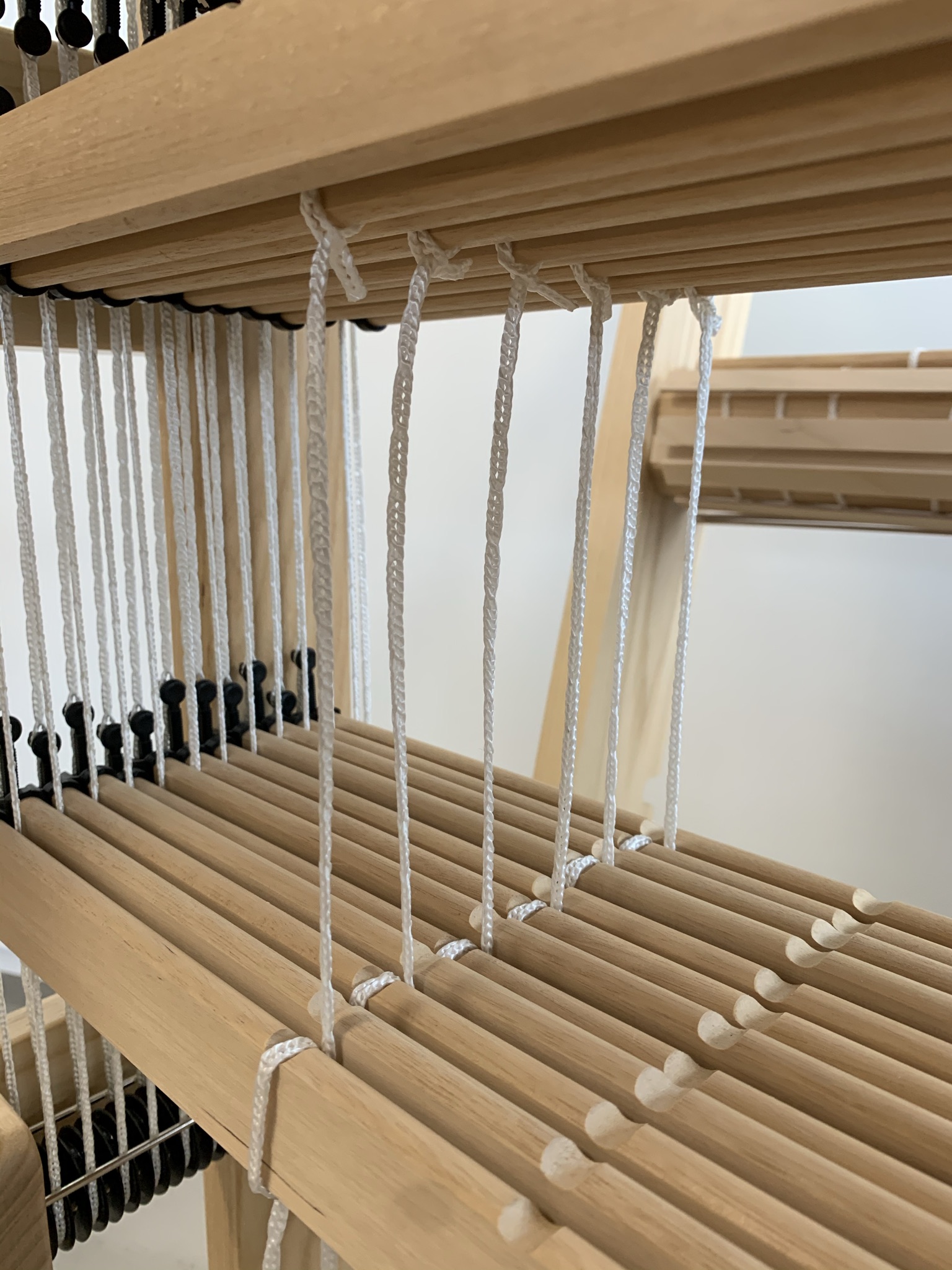

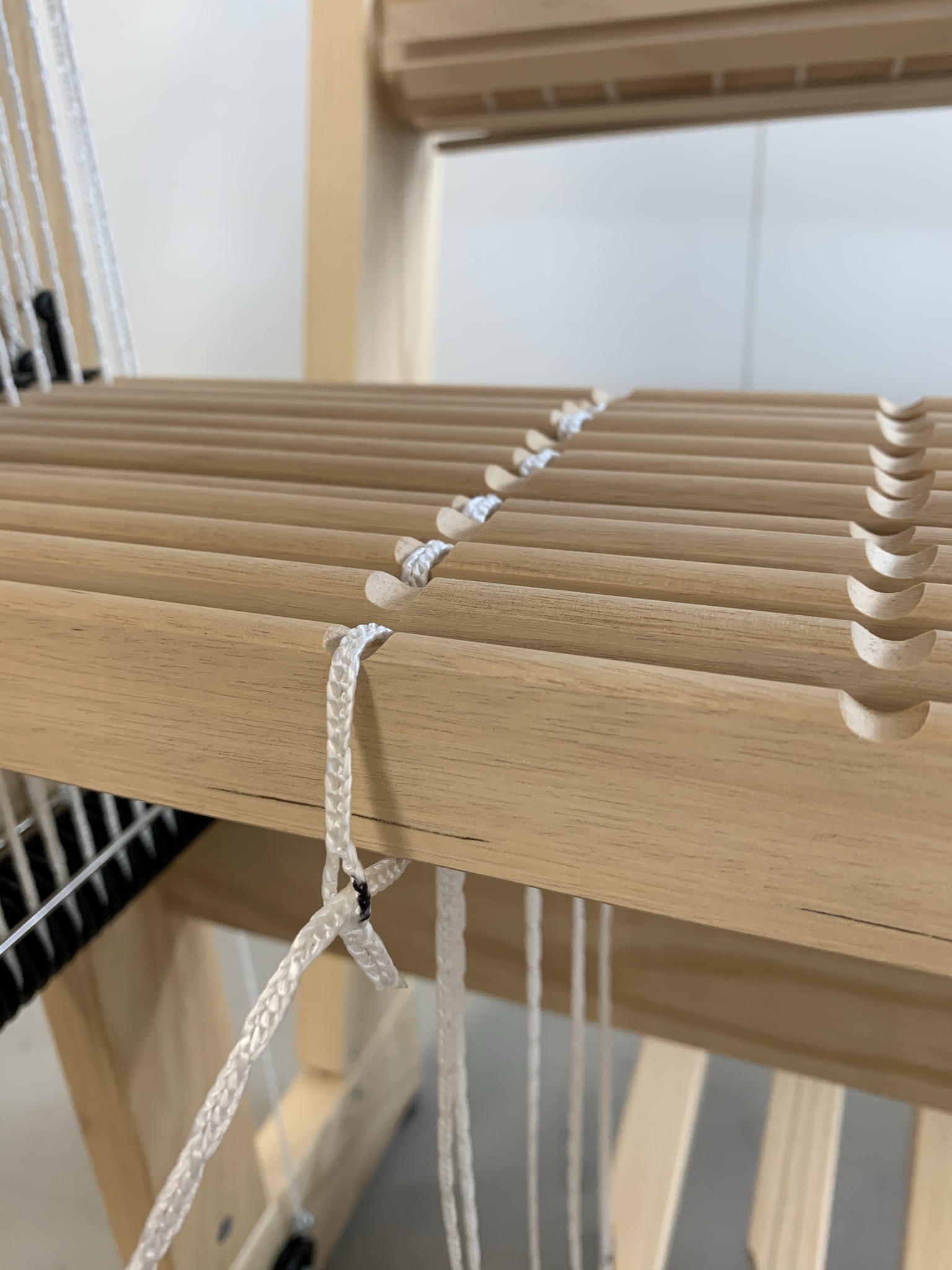

Altura de las barras de los ejes

La altura de los ejes debe ajustarse de manera que, con los ejes bloqueados, los hilos de urdimbre pasen por el centro del hevel. Verifique esto mientras haya un tejido en el telar y el tejido ya esté sobre el rodillo frontal. Entonces, la urdimbre estará en su posición correcta.

Medido desde un suelo plano, la parte superior de la barra del eje superior está a 109 cm (43"), y la parte superior de la barra del eje inferior está a 80 cm del suelo.

Puede corregir la altura de los ejes girando las ruedas de nylon blancas en los extremos de las barras de los ejes. Si la diferencia es mayor de 10 mm, también puede mover el pasador del extremo hacia un agujero más alto o más bajo en el cordón Texsolv. Asegúrese siempre de que la altura esté igual a ambos lados. Ajuste los ejes delantero y trasero a la altura correcta y luego ajuste la altura de los ejes intermedios.

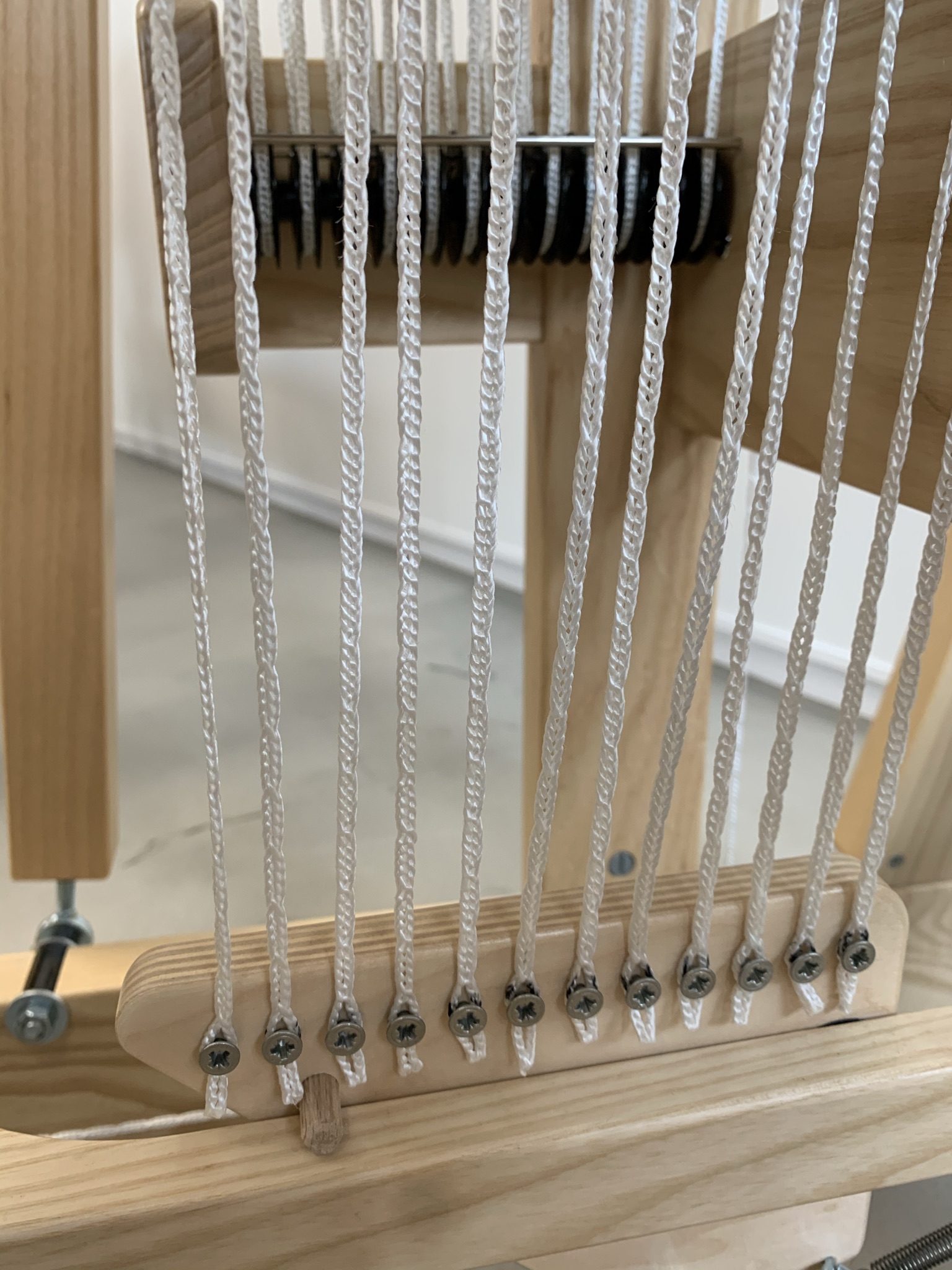

Altura de los pedales

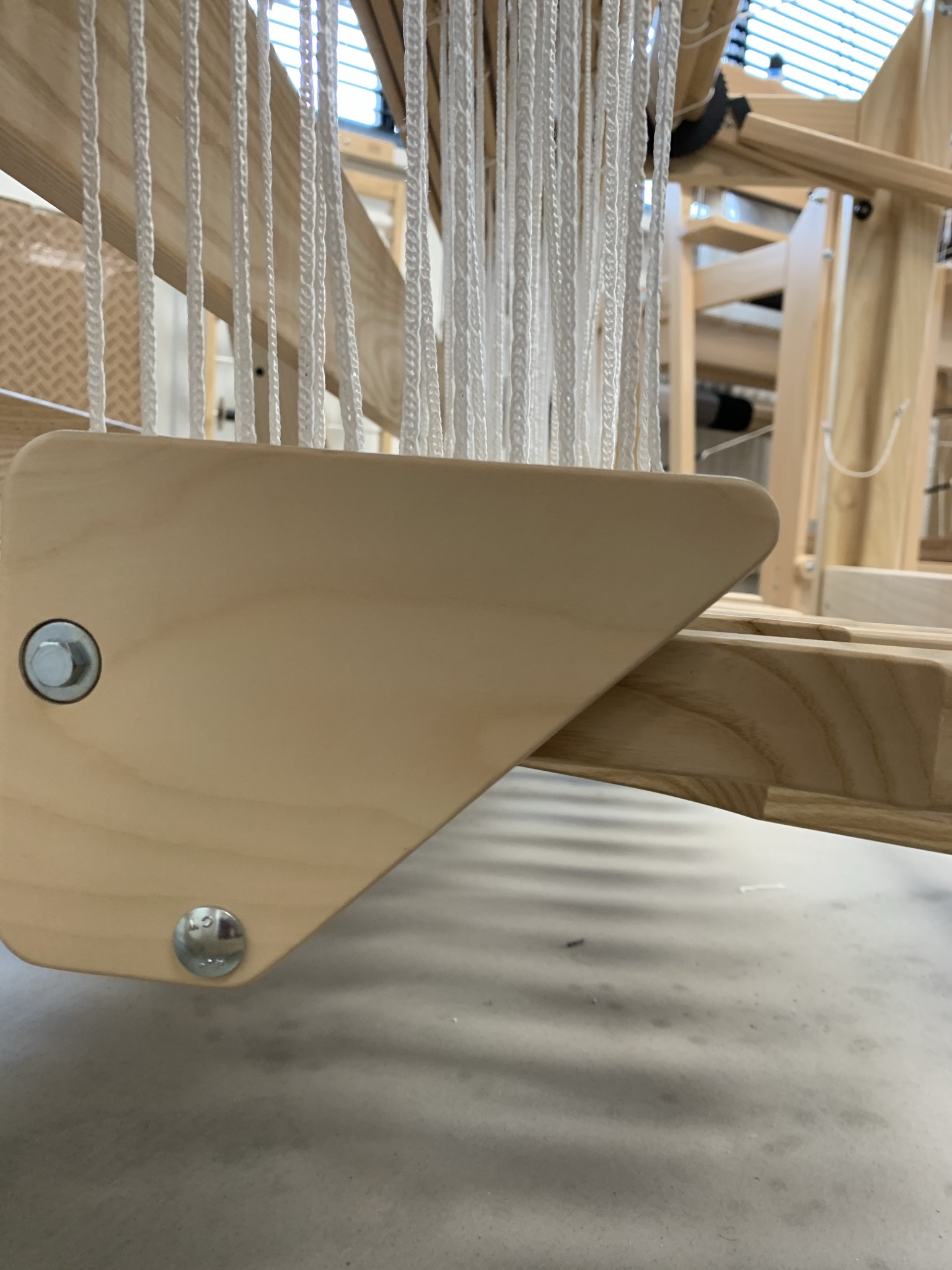

Los pedales deben ajustarse para que los pedales cuelguen horizontalmente. Verifique esto también mientras los ejes estén bloqueados con el pasador de bloqueo en los ejes. La diferencia de altura entre los ejes corresponde a la diferencia de longitud de los cordones, es decir, 19 cm (7,5").

Altura de los pedales medida desde un suelo plano:

Parte superior del pedal inferior: 53,5 cm (21")
Parte superior del pedal superior: 71,5 cm (28 1/4")

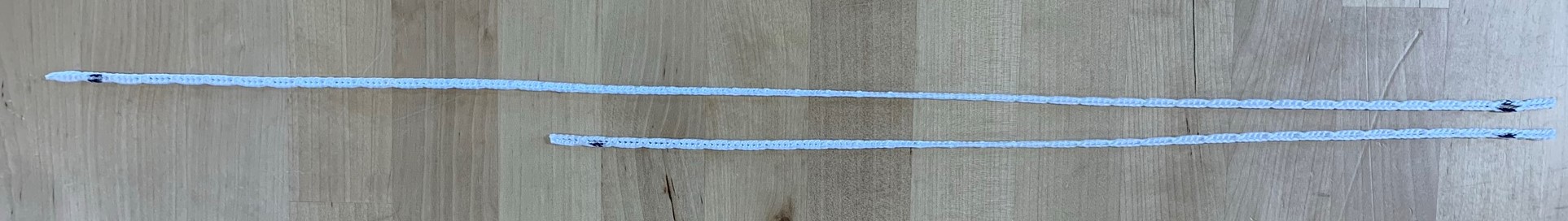

Longitudes de los cordones de atadura de los pedales (se mide el ojete útil, no se cuenta el lazo final cortado):

Largo - 55 cm (21 3/8") - 46 ojales completos de Texsolv
Corto - 36 cm (13 7/8") - 30 ojales completos de Texsolv
