Spinnrad - Austausch eines Verbinders vom Fußmann zum Rad

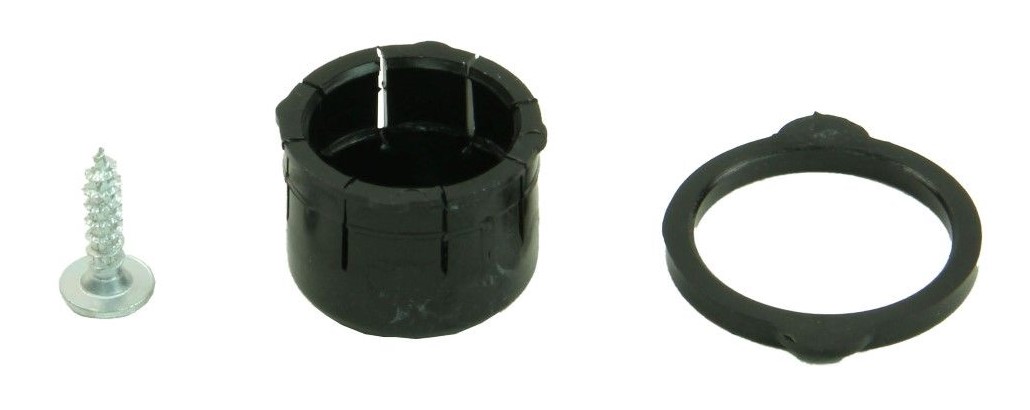

Der Verbinder vom Fußmann zum Rad ist eine schwarze Kunststoffhülse, die Ihr Tretbrett mit dem Hauptantriebsrad verbindet. Teilnummer SR0108. Die Hülse sitzt auf einem silbernen Lager.



1. Zuerst schrauben Sie die schwarze Hülse vom Holz-Fußmann (Dübel) ab.
2. Nehmen Sie als Nächstes die neue schwarze Hülse und schrauben Sie sie auf den Fußmann.
3. Befestigen Sie die schwarze Hülse wieder über dem Lager, indem Sie sie im 45-Grad-Winkel gegen das Lager drücken und auf das Lager drehen. Schieben Sie nun den Sicherungsring an seinen Platz.

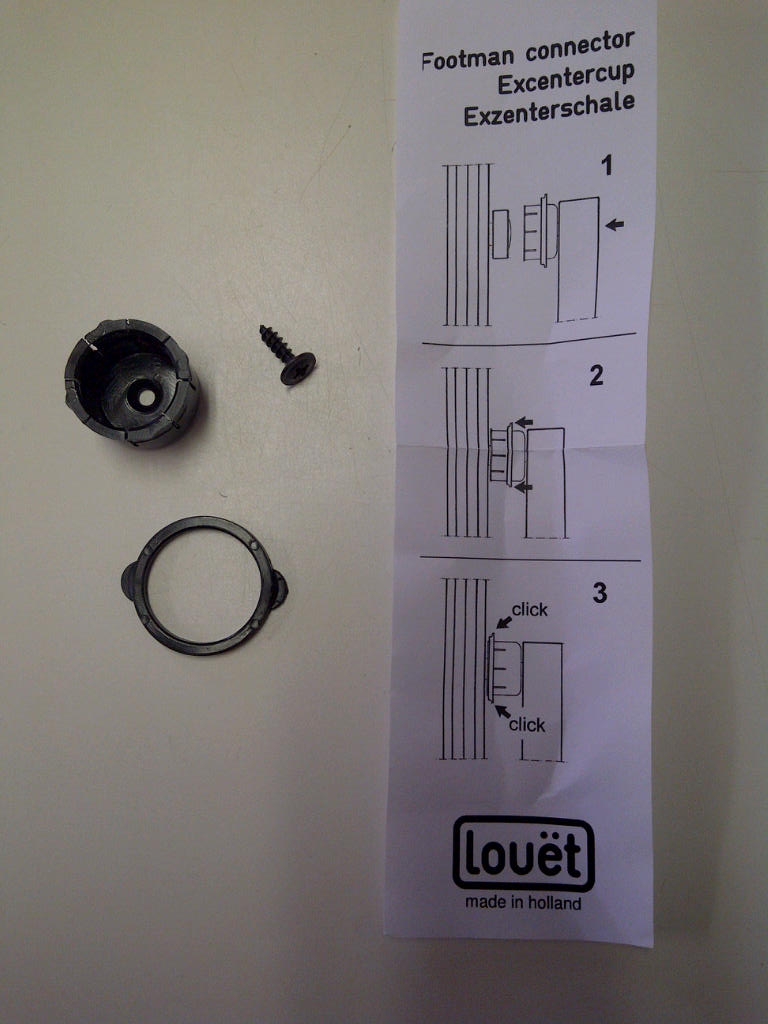

Siehe Anhang für Diagramme und Installationsanweisungen.

Der Ring sollte bis zum Boden der Hülse heruntergleiten. Ein häufiger Fehler ist, den Ring nicht vollständig bis zum Boden zu schieben oder beim Einbau den Ring nicht vollständig zum Rand der Hülse zu drücken. Dieser Schritt ist notwendig, um die Hülse am Lager zu fixieren.

Wenn der Ring oben sehr fest sitzt, schieben Sie ihn mit einem Schraubendreher vorsichtig von den Laschen herunter, zuerst eine Seite, dann die andere, wiederholen Sie dies, bis er locker genug ist, um nach unten zu gleiten.
