Jane 16 Achse Rollerteilpositionen

Die Position der Schrauben mit den Rollen im Schachtgehäuse der Jane 16 ist wichtig. Bei falscher Platzierung können die Kordeln abnutzen.

Es gibt zwei oben vorgebohrte Löcher, wobei die vordere Achse mit den Rollen bereits vormontiert ist.

Bei den Serien der Jane 16-70 cm, die im Februar 2024 hergestellt und ausgeliefert wurden, sind die Achsen nicht an der richtigen Stelle montiert. Die oberen Rollen an der Vorderseite befinden sich oben, und an der Rückseite sind sie im unteren Loch. Diese müssen vertauscht werden.

Für die oberen Rollen befindet sich die Schraube an der Vorderseite im unteren der beiden Löcher und an der Rückseite im oberen Loch.

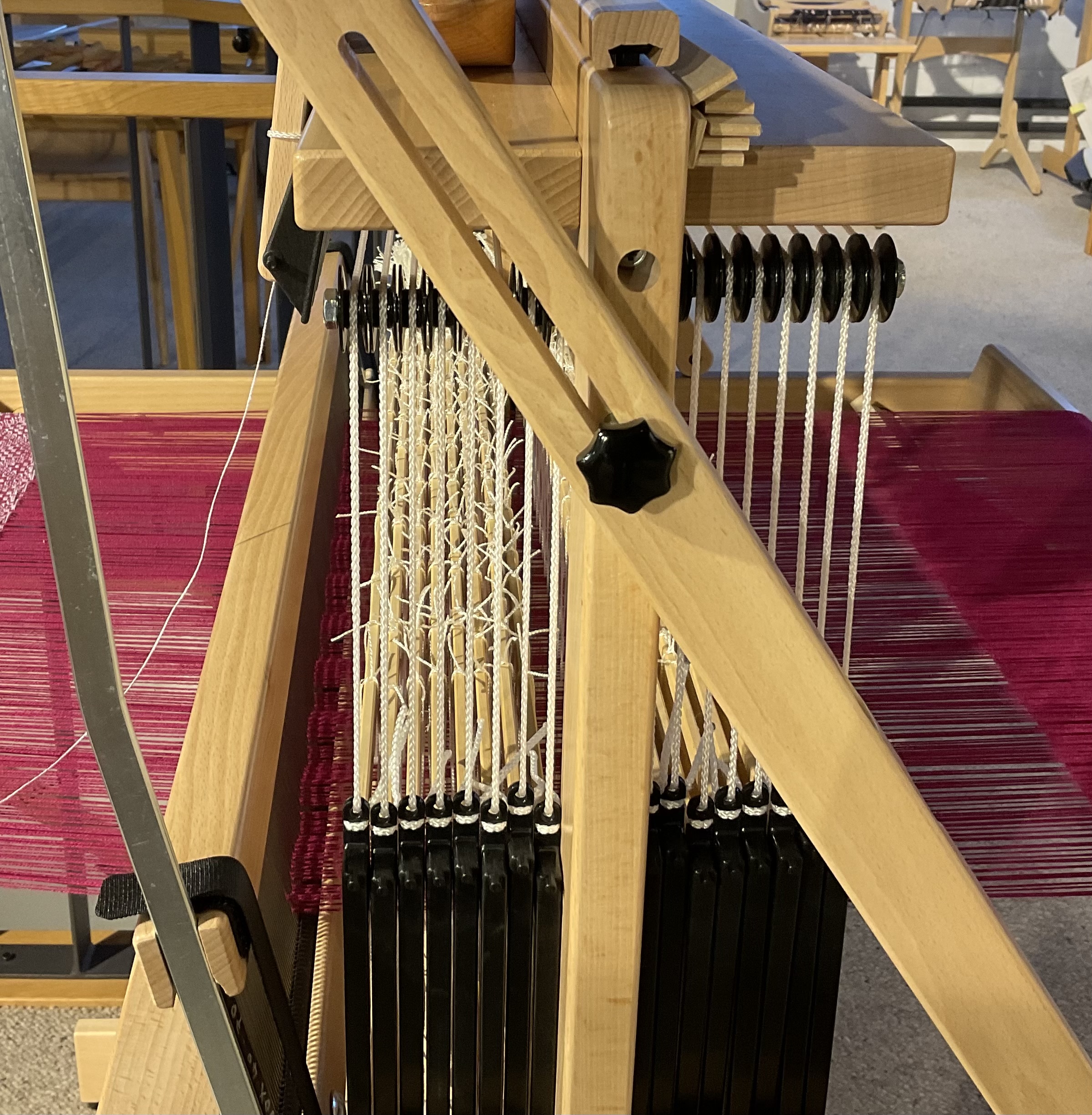

Unten die richtige Position der Schrauben mit den Rollen:

An der Vorderseite des Schachtgehäuses (Schächte 1-8):

• Oben: Schraube mit großen Rollen im unteren Loch
• Unten: Schraube mit kleinen Rollen im äußeren Loch

An der Rückseite des Schachtgehäuses (Schächte 9-16):

• Oben: Schraube mit großen Rollen im oberen Loch
• Unten: Schraube mit kleinen Rollen im inneren Loch

Wenn dies nicht korrekt installiert ist, werden die Kordeln der Schächte 14, 15 und 16 aneinander scheuern und dadurch schneller abnutzen. Verwenden Sie den Schlüssel Nr. 10, um diese Schrauben zu lösen und bringen Sie sie wieder in die richtige Position. Achten Sie darauf, dass die Schraube wieder in das zuvor im Holz eingetappte Gewinde fällt. Drehen Sie die Schraube vor dem Einschrauben an die neue Position zuerst leicht nach links, bis Sie spüren, dass die Schraube in die Rille fällt. Dadurch wird verhindert, dass das Loch zu weit wird und die Achse instabil wird.
