| Spring 1 - 90-8 |
Spring 1 - 90-12 |
Spring 2 - 110-8 |
Spring 2 - 110-12 |
|
| Type getouw | parallel contramarch - met trappers | |||
| Shafts | 8 schachten | 12 schachten | 8 schachten | 12 schachten |
| Trappers* |
10 trappers | 14 trappers | 10 trappers | 14 trappers |
| Afmetingen BxDxH |
120x94x115cm (46"x37"x45 1/4") | 120x94x115cm (46"x37"x45 1/4") | 140 x 94 x 115cm (53"x37"x45 1/4") | 140x94x115cm (53′′ x 37′′ x 45 1/4′′) |
| Diepten met ingeklapte achterboom | 72 cm (29′′) | |||
| Hoogte borstboom | 78 cm (30 1/2") | |||
| Gewicht | 43kg (95 lb), | 48,5kg (107lb) | 50kg (110lb), | 55,5kg (122lb) |
| Accessories inbegrepen bij het getouw | ||||
| Hevels WA0217 in bundels van 50 (blauwe bindstrip) |
800 heddles | 1200 heddles | 800 heddles | 1200 heddles |
| Reed | Metric reed 40/10 (4/cm 10dpi)- approx 10 dent - 12 cm (4.75”) reed height (outer dimension) | |||
|
Trapper Tie-Up Texsolv aanbind cords* Long 54 cm (21") |
60 short |
90 short 90 long |
60 short |
90 short 90 long |
| Diverse lattenks |
2 aanbindlatten, 2 kruislatten, 16 opboomlatten |
|||
| Extra accessoires | Part Number | |||
| Hevels | Texsolv hevels 392 mm (blauwe bindstrip) - 50 heddles per bundle - WA0217 | |||
| Rieten | Rieten met een dichtheid van 20-10 t/m 100-10 Hoogte van de rieten (buitenmaat): 12 cm (4.75”) |
|||
|
4 schachts uitbreiding inclusief 4 trappers en 30 korte en 30 lange aanbindkooorden N.B. Hevels zijn niet inbegrepen |
WA0118 |
|
WA0122 |
|
| Extra trappers (per 2) |
WA0321 |
|
WA0415 |
|
| Tweede scheerboom en extra strijkboom |
90-WA0119 |
90 - WA0119 |
110 - WA0123 |
110 - WA0123 |
|
Directe schering bevalt 3 scheerbalkjes met metalen beugels Verkrijgbaar in 2 cm of 1 inch secties |
2cm 90 -WA0120 |
2cm 90 - WA0120 |
2cm 110-WA0124 1" 110-WA0125 |
2cm 110-WA0124 |
|
Weefbank voor Spring/David/Jane |
WA0103 |
|||
|
Schietspoel houder - exclusief schietspoel en spoelpijpjes |
WA0137 | |||
The trappers van de Spring - 1 zijn 3 cm breed met 3,5 cm tussen de trappers.
De trappers scharnieren aan de voetregel aan de voorzijde van het getouw.
Bij normale aanbinding van het contramarch-systeem kun je maar 1 trapper tegelijk intrappen

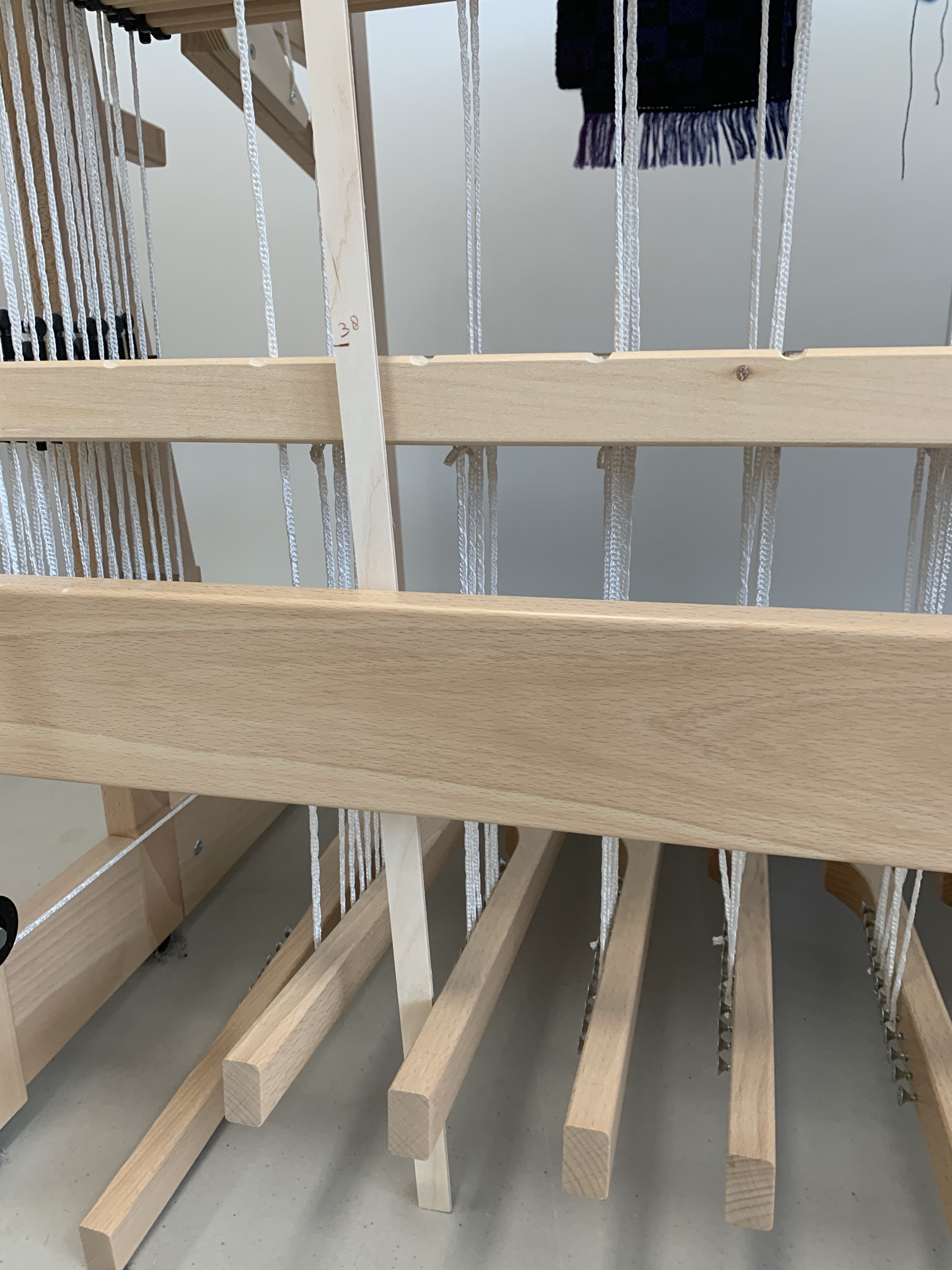

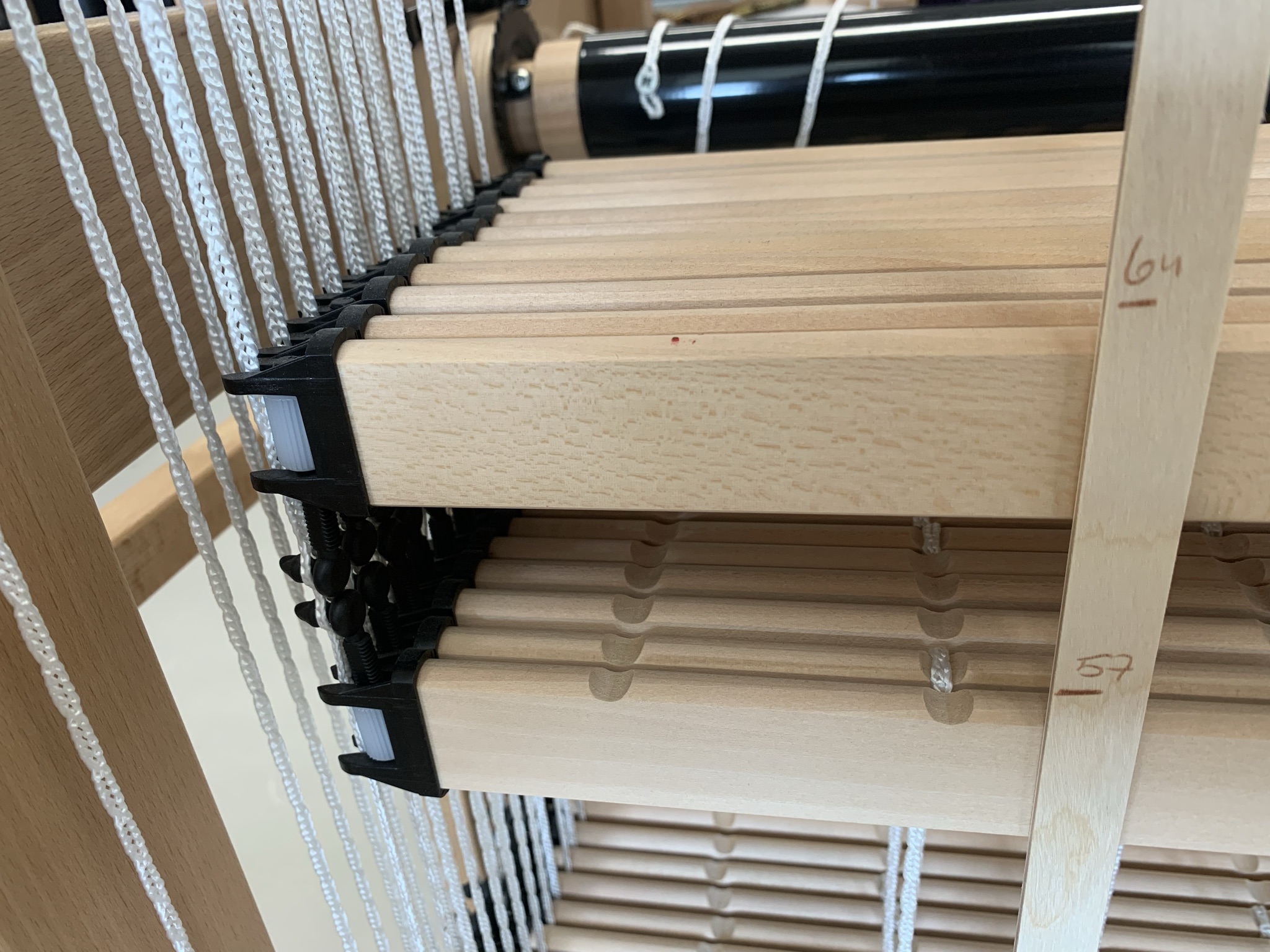

Hoogte van de schemels en schachtlatten gemeten vanaf de vloer
Bij het meten zijn de schachten zijn geblokkeerd met de blokkerpin in de gemarkeerde gaten
- Vloer tot bovenzijde onderste schemel 38 cm (15")
- Vloer tot bovenzijde bovenste schemel 57 cm (22 7/16")
- Vloer tot bovenzijde onderste schachtlat 64 cm (25 3/16")
- Vloer tot bovenzijde bovenste schachtlat 98 cm (38 9/16")
De aanbindkoorden voor de bovenste schemel zijn 54,5 cm (21,5 ") lang
De aanbindkoorden voor de onderste schemel zijn 34,5 cm (13 1/2" lang.
De aanbindkoorden hangen op gelijke hoogte bij geblokkeerde schachten. Gebruik niet het gat waar het koord is doorgesneden, maar het eerst volgende gat. Het bruikbare deel bij de korte koorden zijn 28 koordopeningen, bij de lange koorden 44 openingen. Bij het verbinden van de koorden aan de schemel en de trapper gebruik je het eerste en het laatste bruikbare gat. Dan hangen alle trappers op gelijke hoogte.
