Spring 2 - mesures et informations pertinentes"

Le Spring 2 a été lancé sur le marché en 2020 en tant que successeur du Spring 1. Ci-dessous un résumé des caractéristiques et des spécifications.

	Spring 2 - 90-8	Spring 2 - 90-12	Spring 2 - 110-8	Spring 2 - 110-12
Numéros de pièce	WP0170	WP0171	WP0172	WP0173
Type de métier à tisser	Contremarche parallèle - avec pédales
Écrous	8 Écrous	12 Écrous	8 Écrous	12 Écrous
Pédales	10 Pédales	14 Pédales	10 Pédales	14 Pédales
Dimensions  WxDxH	125x94x116cm (48"x37"x45 1/2")	125x94x116cm (48"x37"x45 1/2")	145 x 94 x 116cm (55"x37"x45 1/2")	145x94x116cm (55′′ x 37′′ x 45 1/2′′)
Profondeur lorsque le faisceau arrière est replié	76 cm (30′′)
Hauteur du faisceau avant	80 cm (31 1/4")
Poids	55 kg (121 lb),	59 kg (130 lb)	62 kg (136 lb),	68 kg (149 lb)
Poids des boîtes d'expédition	Box A - 46 lb - 44” x 10” x 5” Box B - 38 lb - 44” x 13” x 10” Box C - 40 lb - 46” x 10” x 5”	Box A - 46 lb - 44” x 10” x 5” Box B - 48 lb - 44” x 13” x 10” Box C - 40 lb - 46” x 10” x 5”	Box A - 46 lb - 44” x 10” x 5” Box B - 43 lb - 52” x 13” x 10” Box C - 50 lb - 54” x 10” x 5”	Box A - 46 lb - 44” x 10” x 5” Box B - 56 lb - 52” x 13” x 10” Box C - 50 lb - 54” x 10” x 5
Accessoires inclus avec le métier à tisser
Écrous WA0217 en paquets de 50 écrous (lien bleu clair)	800  Écrous	1200 Écrous	800 Écrous	1200 Écrous
Peigne	Peigne métrique 40/10 (4/cm 10dpi) - environ 10 dents - hauteur du peigne 12 cm (4,75”) (dimension extérieure)
Cordes de fixation des pédales Courtes 34,5 cm (14") Longues 54,5 cm (21,5")	60 Courtes 60 Longues	120 Courtes 120 Longues	60 Courtes 60 Longues	120 Courtes 120 Longues
Diverses tiges/bâtons	2 tiges de tablier, 2 tiges de location, 16 tiges de chaîne
Couvercle de raddle
Accessoires optionnels	Numéro de pièce
Écrous	Écrous Texsolv 392 mm (liens bleu clair) - 50 écrous par paquet - WA0217
Peigne	Les peignes métriques sont disponibles chez Louet BV par incréments de 10 cm, allant de 20-10 à 100-10. Les peignes impériaux sont disponibles uniquement en Amérique du Nord - 6, 8, 10, 12 et 15 dents. La hauteur des peignes est de 12 cm (4,75").
Le kit d'extension à 4 shafts inclut des pédales et 30 cordes de fixation longues et courtes, mais ne comprend pas de crochets supplémentaires.	WA0410		WA0412
Pédales supplémentaires (paquet de 2)	WA0214		WA0214
2ème faisceau de chaîne et faisceau arrière	90-WA0411	110 - WA0413	90 - WA0411	110 - WA0413
Kit de chaîne sectionnelle comprenant 4 lattes en bois et des clips métalliques séparateurs. Disponible en sections métriques de 2 cm ou en sections impériales de 1	2cm 90 - WA0154 1" 90 - WA0155	2cm 110-WA0129 1" 110-WA0130	2cm 90 - WA0154 1" 90 - WA0155	2cm 110-WA0129 1" 110-WA0130
Banc pour Spring/David/Jane	WA0103
Dispositif Fly Shuttle - ne comprend pas les navettes ni les épingles.	WA0137
Extensions de jambes à ressort Pour surélever le métier à tisser Spring afin de faciliter les attaches. Vidéo du système de jambes à ressort.	WA0416
Dispositif de levage pour métier à tisser Spring. Pour faciliter le levage de votre métier à tisser Spring afin d'installer les extensions de jambes.	WA0417

Tels

Les tels du Spring mesurent 3 cm de large avec un espace de 3 cm entre chaque tel.
Les tels sont fixés à la barre inférieure à l'avant du métier à tisser.
Avec l'attache normale de ce système de contre-marche, vous ne pouvez appuyer que sur un seul tel à la fois.

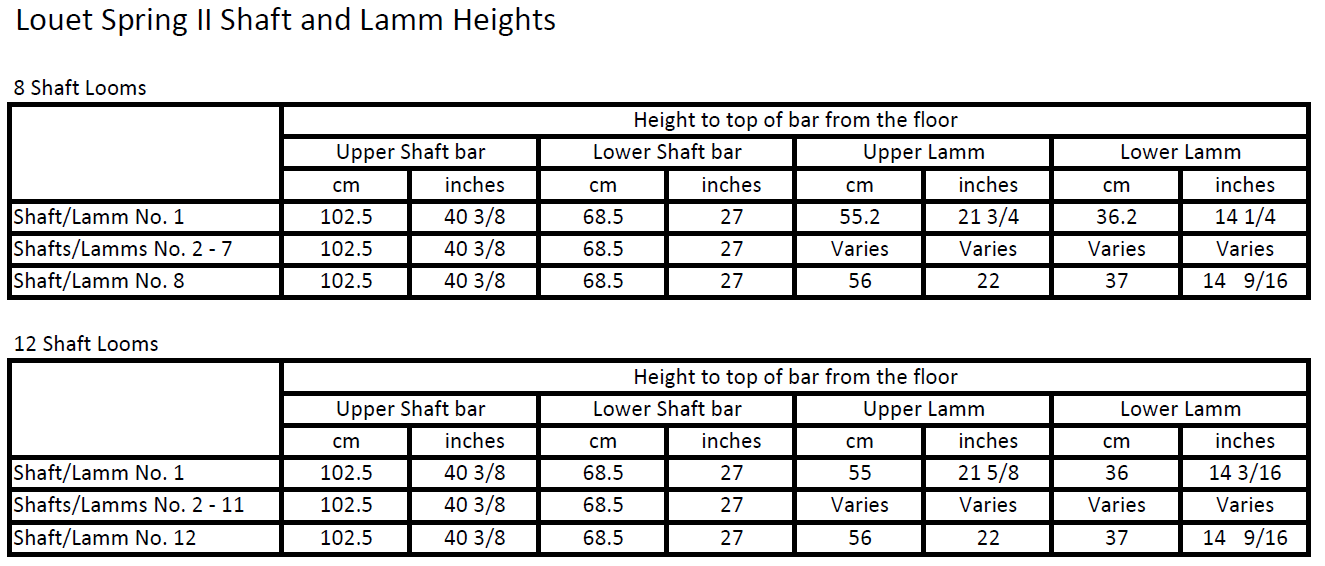

Hauteurs des lames horizontales et des cadres

(également fichier téléchargeable)

VEUILLEZ NOTER : LES NOUVEAUX MÉTIERS À TISSER SONT LIVRÉS AVEC LES CADRES ET LES LAMES RÉGLÉS CORRECTEMENT. SI VOUS PENSEZ QUE VOTRE MÉTIER N'EST PAS BIEN RÉGLÉ, VEUILLEZ CONTACTER LE SUPPORT ([e-mail]) AVANT D'AJUSTER LES HAUTEURS DES CADRES ET DES LAMES. VOIR LE PARAGRAPHE CI-DESSOUS CETTE TABLE. - Les hauteurs indiquées sont à titre indicatif - la position exacte dépend de l'endroit où votre fil de chaîne passe par l'œil du fil. Voir le paragraphe suivant.

Les ajustements ne doivent être effectués qu'avec le goupillon en place.

Les cadres du métier à tisser Spring doivent être réglés de manière à ce qu'un fil de chaîne sous tension passe par le centre de l'œil du fil. Le fil de chaîne s'incline vers le haut de l'avant vers l'arrière, donc lorsque vous évaluez les fils de chaîne passant par le centre de l'œil d'un fil, effectuez cette évaluation en vous basant sur les fils des cadres du milieu.

La différence de hauteur entre les lames est égale à la différence de longueur des cordes de fixation. La différence de longueur entre les cordes de fixation est de 19 cm.

La hauteur des lames doit être réglée de manière à ce que les extrémités des tels pendent au milieu entre le sol et la barre transversale, dans cette position, les têtes de vis sur les tels seront horizontales.

Lors de la mesure, les cadres doivent être bloqués avec le goupillon.
Astuce : marquez les mesures sur deux tiges de chaîne et placez-les verticalement derrière le cadre. Vous pouvez facilement ajuster la hauteur en tournant les rouleaux en nylon blancs. La distance entre les trous du cordon Texsolv est de 12 mm (0,5").

Cordes de fixation

Les cordes de fixation pendent toutes à la même hauteur lorsque les cadres sont bloqués. Avec le cordon Texsolv, le premier trou peut être plus faible en raison de la coupe. Ne pas utiliser le trou où le cordon a été coupé, mais plutôt utiliser le trou suivant.

Cordes de fixation pour les lames supérieures : 35,5 cm (21") de long

Cordes de fixation pour les lames inférieures : 54,5 cm (13 1/2") de long
