Este artículo forma parte de una serie de artículos sobre la instalación de la cadena.
Para obtener una visión general de toda la serie "Instrucciones para la instalación de la cadena"
Parte anterior: Instalación de la cadena - 4 Distribución de la cadena sobre el ecuador
Parte siguiente: Instalación de la cadena - 6 Instalación de los hilos de la cadena
|

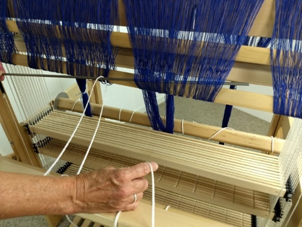

Esta instrucción se aplica a los grandes telares de pedal y a los telares Dobby. Instalación de la barra de sujeción en la parte posterior Las cuerdas de sujeción suministradas con los telares Louet están medidas con precisión para que la barra de sujeción quede paralela a la barra trasera o a la barra frontal. Verifique esto pasando la barra de sujeción a través de los lazos de las cuerdas en los lugares marcados. (En los modelos David-3 y Spring-2, estas marcas están ubicadas detrás del ecuador; en los otros telares con barras de sujeción de madera, las marcas están en las barras.) En la mayoría de las instrucciones de Louet se recomienda un nudo, pero en la práctica, resulta que la barra de sujeción sin nudo tiene menos probabilidades de desplazarse. David-3 y Spring-2 En los modelos David-3 y Spring-2, las barras de sujeción de madera han sido reemplazadas por varillas de acero inoxidable. La ventaja es que son delgadas y no pueden volcarse. Se colocan marcas en la parte posterior de la madera del ecuador, en el centro y en los lugares donde las cuerdas de sujeción se encuentran en la barra de sujeción. (Spring-2 y David-3). Delta, Megado y Octado No olvide usar la barra de sujeción de la cadena (que es un poco más larga que la barra de sujeción del haz de tela). Distribución de la cadena Realice divisiones en la cadena en los lugares marcados. Esto no tiene que coincidir necesariamente con la distribución de los haces de la cadena en la parte delantera. La conexión de la cadena al haz de la cadena se realiza insertando alternativamente la barra de sujeción metálica a través de una parte de la cadena y a través del lazo de una cuerda de haz. Gire el haz de la cadena de manera que la barra de sujeción quede a unos 10 cm por encima de la barra trasera. Después de instalar la barra de sujeción, proporcione un soporte temporal colocándola, por ejemplo, en los elásticos. Esto le permitirá colgar los pesos en la parte delantera del telar. |
||
|
|

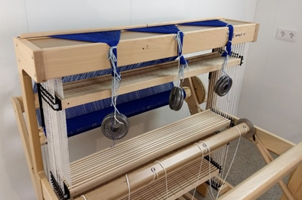

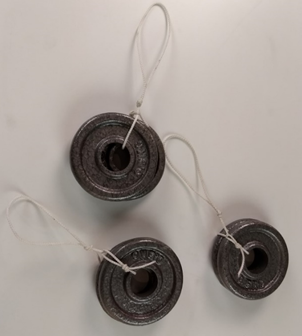

Instalación de los pesos de la cadena. La cadena debe estar tensada en el haz de la cadena. Para ello, fijas pesos a la parte de la cadena que cuelga sobre la barra frontal. En este ejemplo, colgamos un peso de 1 kg en cada parte de la cadena. La cantidad total de peso durante el montaje no es tan importante, pero es esencial que se fijen pesos iguales a las mismas partes de la cadena. Dependiendo del material de la cadena, puede ser necesario usar más o menos peso por parte de la cadena. En lugar de los pesos utilizados en esta instrucción, también puedes usar botellas de PET llenas de agua o sacos rellenos de piedras. |
|
|

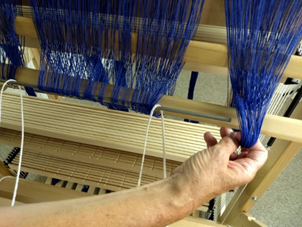

Retira los posibles sujetadores del primer metro de la cadena. Tira de las partes de la cadena de manera tensa, mientras juegas como con una arpa con la otra mano, para organizar bien los hilos. |
||
|

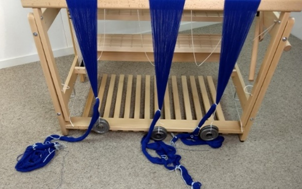

Desliza los pesos con su lazo a un lugar de la cadena donde cuelguen justo por encima del suelo, luego aprieta los lazos. |
||
|
|

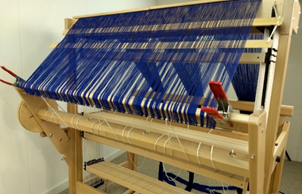

Gracias a los pesos, los hilos de la cadena ahora están tensos y puedes distribuir los hilos de la cadena de manera más regular y paralela entre sí en la barra de fijación en la parte posterior: tan regularmente como se muestra en la foto es suficiente, no necesitas colocar los hilos de la cadena con precisión milimétrica. |
|
|

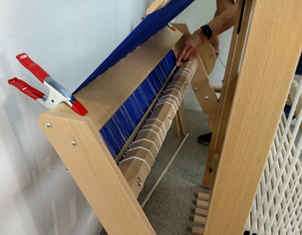

Desprende el freno del palo de la cadena y gira el palo de la cadena hasta que la barra de fijación haya pasado por encima del palo trasero. Los hilos de la cadena en los lados de la cadena tienden a desviarse lateralmente del palo de la cadena durante el enrollado. Esto se puede evitar utilizando pinzas de vela en el palo trasero. |
||
|

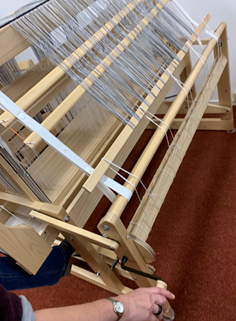

Enrollado con barras de soporte Una vez que la barra de fijación toque el palo de la cadena durante el enrollado, coloca las barras de soporte entre la cadena y las bandas de cadena enrolladas durante la primera vuelta del palo de la cadena. En la primera vuelta, coloca 4 barras, luego en la siguiente vuelta, desplazadas con respecto a la primera, coloca otras 4 barras. Según la densidad de la cadena, generalmente puedes girar dos vueltas sin añadir barras. Las 16 barras de soporte suministradas son suficientes para 3 metros de cadena. Se pueden adquirir barras de soporte adicionales como opción, pero también puedes usar otros materiales sólidos, siempre que sean más anchos que el ancho de la cadena. El material utilizado no debe ser demasiado frágil. El papel kraft grueso o el cartón flexible son muy útiles. A veces, también se utilizan lamas viejas de estores Luxaflex. |
||
|
Durante el enrollado, los pesos son elevados hacia la parte superior de la cadena, y cuando llegan al palo de la cadena, los empujas de nuevo hacia abajo. Durante este proceso, suelta brevemente el peso y sacude bien el paquete (como si estuvieras tocando una arpa). Presta atención durante el enrollado para asegurarte de que los hilos de la cadena pasen sin obstáculos a través de los barrotes transversales. Continúa enrollando hasta que queden aproximadamente 50 cm de cadena antes del ecuador. |
||
|

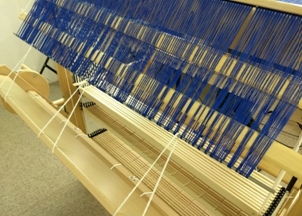

Retira los pesos. Desliza las placas de cobertura del ecuador, luego levanta los hilos del ecuador para que cuelguen por el frente de los barrotes transversales. |
||
|
|
||
|
Este artículo es parte de una serie de artículos sobre el montaje de la cadena. Para obtener una visión general de la serie completa "Instrucciones para el montaje de la cadena" Parte anterior: Montaje de la cadena - 4 Distribución de la cadena sobre el ecuador Parte siguiente: Montaje de la cadena - 6 Enlaces del marco
|
||
