Primavera 1 Medida e información relevante

El modelo original de la Spring se lanzó en los años 80 y a lo largo de los años ha experimentado diversas pequeñas mejoras. En 2021, se introdujo el sucesor, la Spring 2, y la Spring original ya no está disponible nueva en Louet. Sin embargo, los accesorios y complementos para la Spring 1 siguen estando disponibles. A continuación, se muestra un resumen de las especificaciones y accesorios.

	Spring 1 - 90-8	Spring 1 - 90-12	Spring 2 - 110-8	Spring 2 - 110-12
Tipo de telar	Contramarcha paralela - con pedales
Mendes	8 Mendes	12 Mendes	8 Mendes	12 Mendes
pedales*	10 pedales	14 pedales	10 pedales	14 pedales
Dimensiones LxPxH	120x94x115cm (46"x37"x45 1/4")	120x94x115cm (46"x37"x45 1/4")	140 x 94 x 115cm (53"x37"x45 1/4")	140x94x115cm (53′′ x 37′′ x 45 1/4′′)
Profundidad con el haz trasero plegado	72 cm (29′′)
Altura de la cadena	78 cm (30 1/2")
Peso	43kg (95 lb),	48,5kg (107lb)	50kg (110lb),	55,5kg (122lb)
Accesorios incluidos con el telar
Mendes WA0217 en paquetes de 50 (bandas azules)	800 Mendes	1200 Mendes	800 Mendes	1200 Mendes
varillas	Varilla métrica 40/10 (4/cm 10dpi) - aproximadamente 10 dientes - altura de la varilla de 12 cm (4,75") (medida exterior)
Fijación de los pedales con cordones de sujeción Texsolv Largo 54 cm (21") Corto 34,5 cm (13,5")	60 Largo 60 Corto	90 Largo 90 Corto	60 Largo 60 Corto	90 Largo 90 Corto
Lamas diferentes	2 barras de fijación, 2 barras transversales, 16 bandas de montaje
Accesorios adicionales	Número de pieza
Varillas	Ejes Texsolv 392 mm (bandas azules) - 50 ejes por paquete - WA0217
Ejes	Ejes con una densidad de 20-10 a 100-10 Altura de los ejes (medida exterior): 12 cm (4,75")
Extensión de 4 ejes que incluye 4 pedales y 30 cordones de fijación cortos, así como 30 cordones de fijación largos. Nota: Los ejes no están incluidos. .	WA0118		WA0122
Pedales adicionales (por par)	WA0321		WA0415
Segundo haz trasero y haz de tiras adicional.	90-WA0119	90 - WA0119	110 - WA0123	110 - WA0123
La cadena directa está compuesta por 3 barras de cadena con pinzas metálicas. Disponible en secciones de 2 cm o 1 pulgada.	2cm 90 -WA0120 1" 90 - WA0121	2cm 90 - WA0120 1" 90 - WA0121	2cm 110-WA0124 1" 110-WA0125	2cm 110-WA0124 1" 110-WA0125
Barra de tejido para Spring/David/Jane.	WA0103
Soporte para rollo de lanzadera - lanzadera y tubo de bobina exclusivos.	WA0137

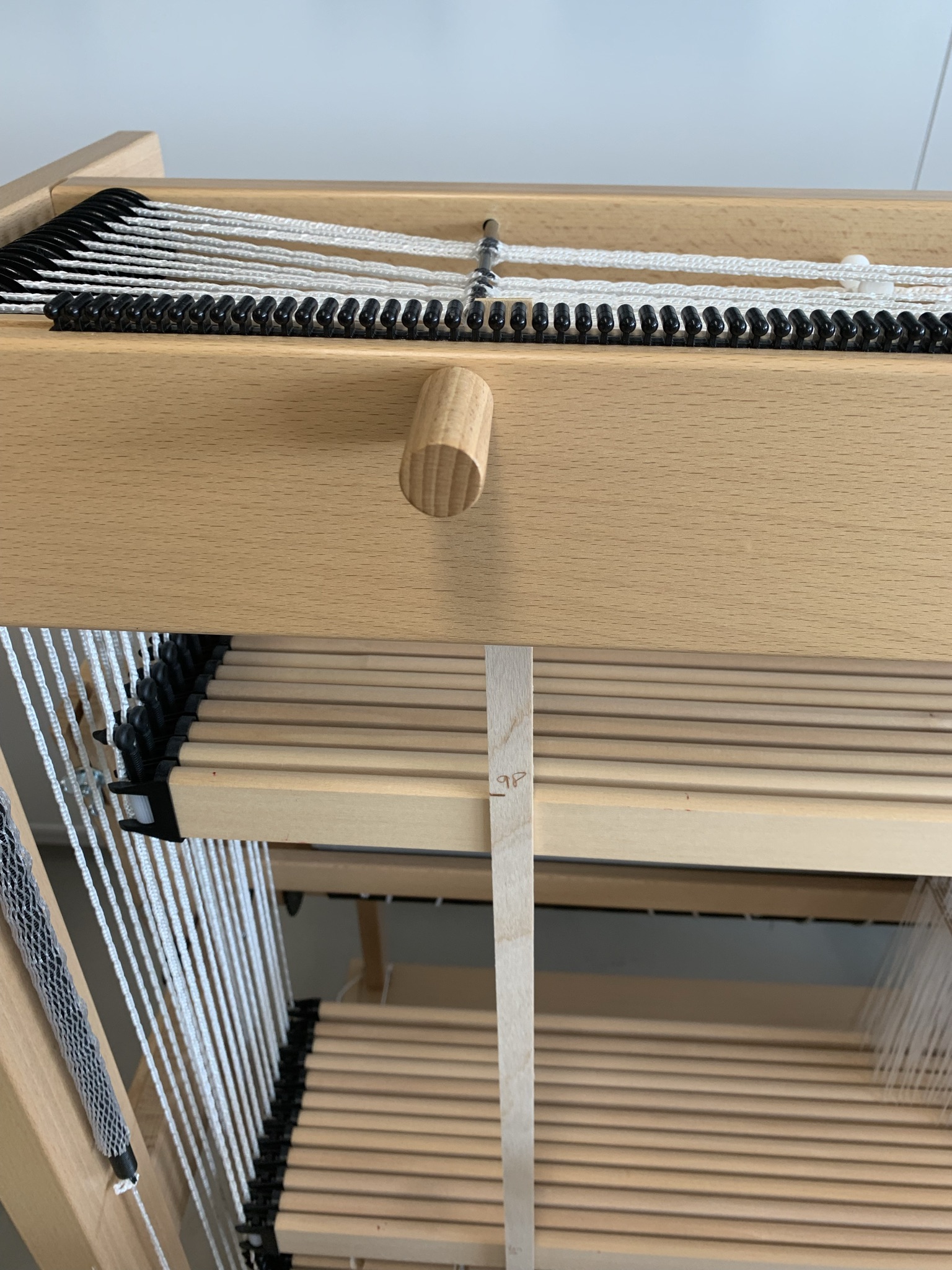

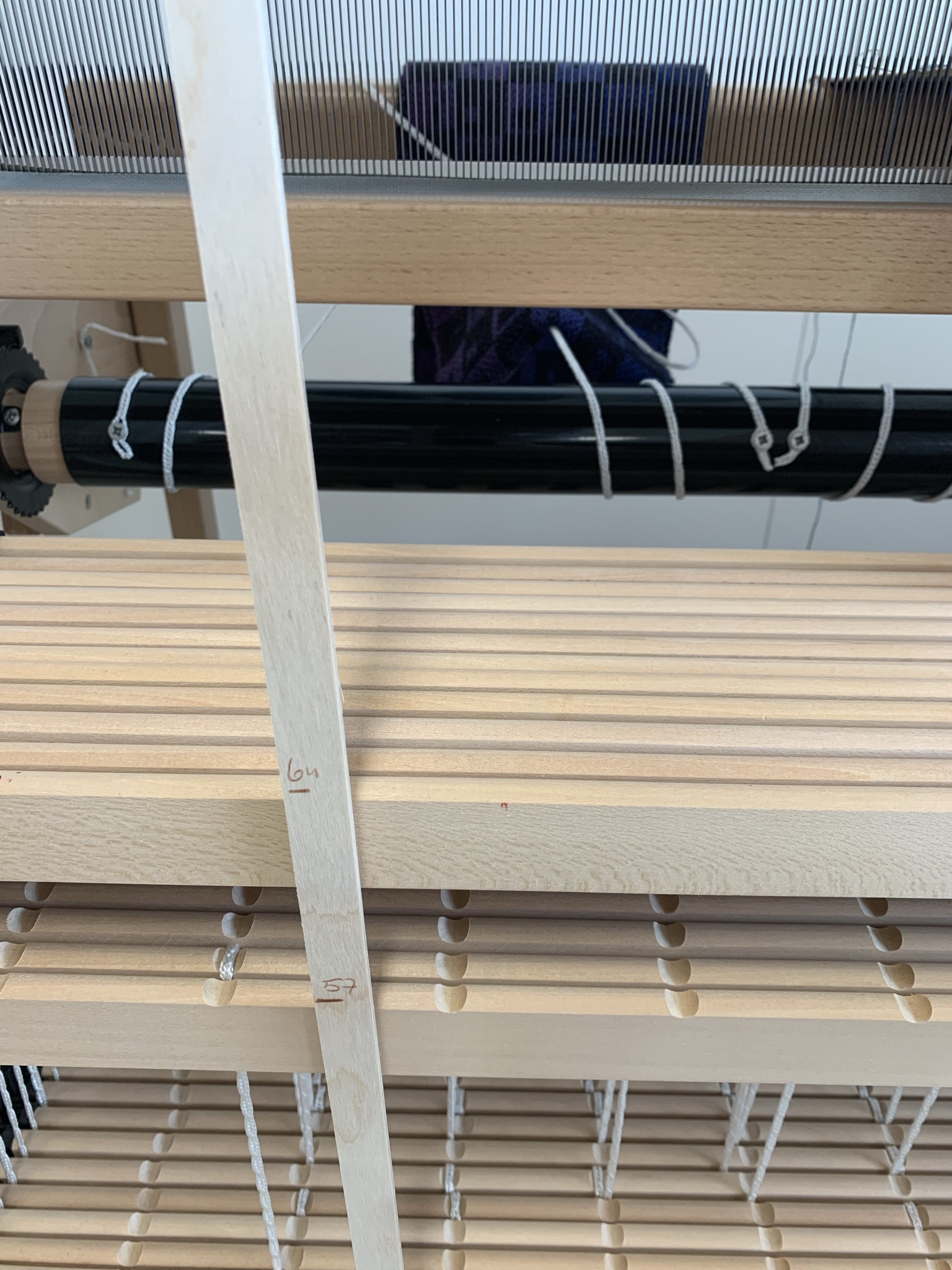

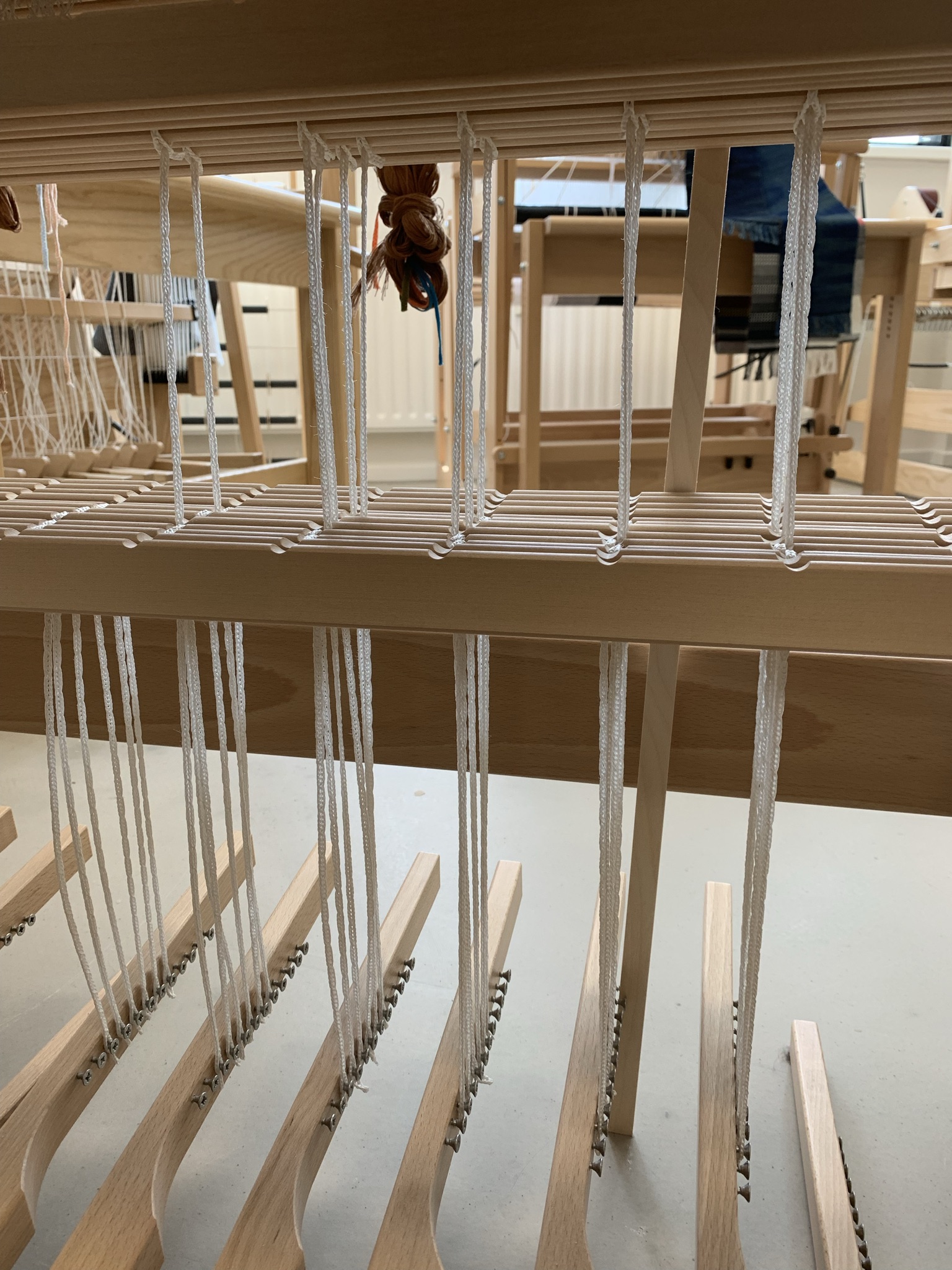

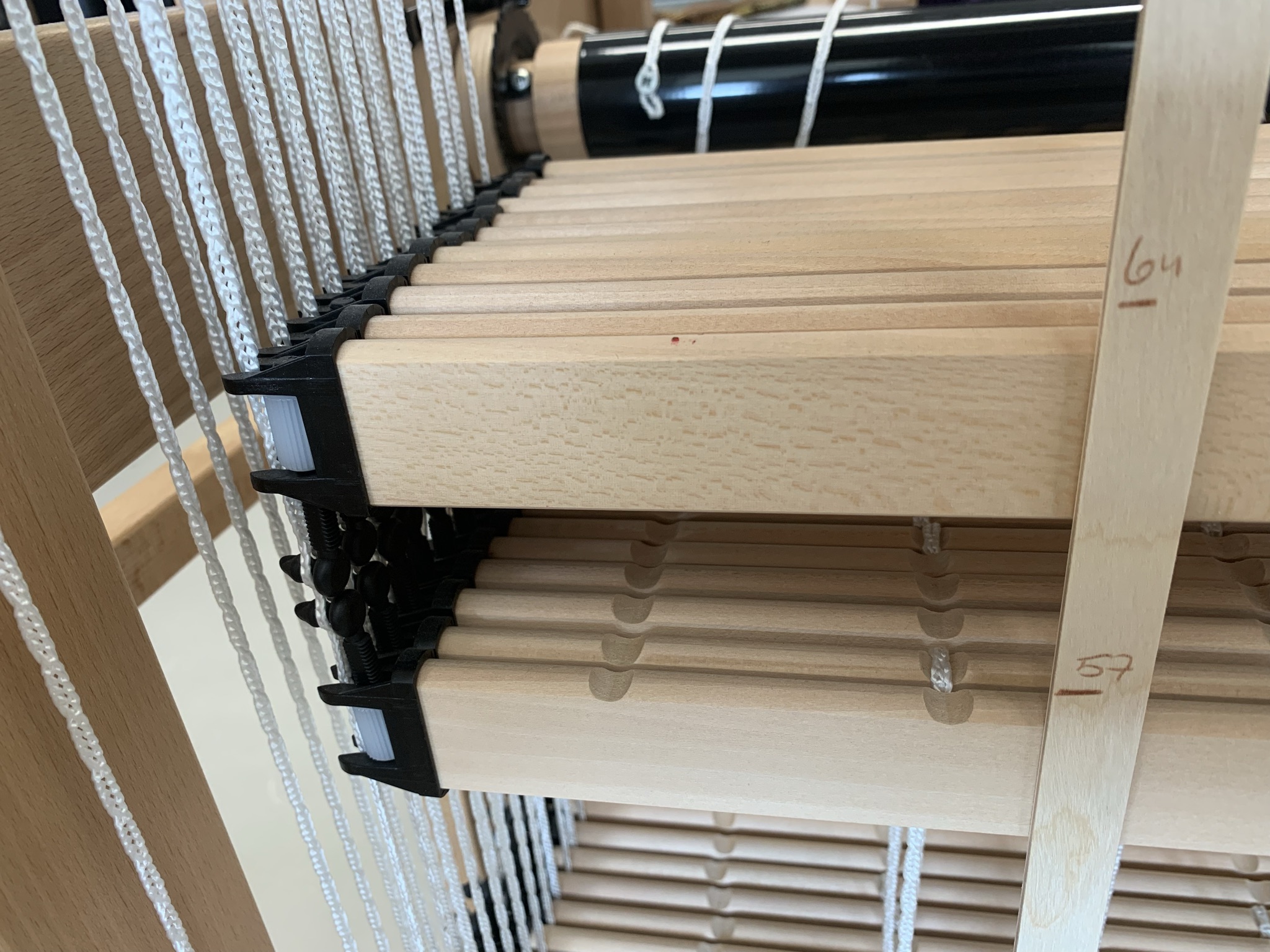

Trampas Las trampas de la Spring 1 tienen 3 cm de ancho, con un espacio de 3,5 cm entre las trampas. Las trampas están suspendidas del marco inferior en la parte delantera del telar. En un tejido normal con el sistema Contramarch, solo se puede presionar una trampa a la vez. Altura de los ejes y los travesaños, medida desde el suelo: Al medir, los ejes están bloqueados en los agujeros marcados con un clavo de bloqueo. Desde el suelo hasta la parte superior del eje inferior: 38 cm (15") Desde el suelo hasta la parte superior del eje superior: 57 cm (22 7/16") Desde el suelo hasta la parte superior del travesaño inferior del eje: 64 cm (25 3/16") Desde el suelo hasta la parte superior del travesaño superior del eje: 98 cm (38 9/16") Las cuerdas de fijación para el eje superior miden 54,5 cm (21,5"). Las cuerdas de fijación para el eje inferior miden 34,5 cm (13 1/2"). Las cuerdas de fijación cuelgan a la misma altura cuando los ejes están bloqueados. No utilice el agujero por el que se cortó la cuerda, sino el siguiente agujero. La parte utilizable de las cuerdas cortas tiene 28 agujeros, la de las cuerdas largas tiene 44 agujeros. Al conectar las cuerdas con el eje y la trampa, utilice el primer y el último agujero utilizable. De esta forma, todas las trampas quedarán colgadas a la misma altura.
