Spring 2 medidas e información relevantes.

El Spring 2 fue introducido al mercado en 2020 como sucesor del Spring 1. A continuación, se presenta un resumen de características y especificaciones.

	Spring 2 - 90-8	Spring 2 - 90-12	Spring 2 - 110-8	Spring 2 - 110-12
Números de parte	WP0170	WP0171	WP0172	WP0173
Tipo de telar	Contramarcha paralela - con pedales
Ejes	8 Ejes	12 Ejes	8 Ejes	12 Ejes
Pedales	10 Pedales	14 Pedales	10 Pedales	14 Pedales
Dimensiones AnxPxAl	125x94x116cm (48"x37"x45 1/2")	125x94x116cm (48"x37"x45 1/2")	145 x 94 x 116cm (55"x37"x45 1/2")	145x94x116cm (55′′ x 37′′ x 45 1/2′′)
Profundidad cuando la viga trasera está plegada	76 cm (30′′)
Altura de la viga frontal	80 cm (31 1/4")
Peso	55 kg (121 lb),	59 kg (130 lb)	62 kg (136 lb),	68 kg (149 lb)
Pesos de la caja de envío	Box A - 46 lb - 44” x 10” x 5” Box B - 38 lb - 44” x 13” x 10” Box C - 40 lb - 46” x 10” x 5”	Box A - 46 lb - 44” x 10” x 5” Box B - 48 lb - 44” x 13” x 10” Box C - 40 lb - 46” x 10” x 5”	Box A - 46 lb - 44” x 10” x 5” Box B - 43 lb - 52” x 13” x 10” Box C - 50 lb - 54” x 10” x 5”	Box A - 46 lb - 44” x 10” x 5” Box B - 56 lb - 52” x 13” x 10” Box C - 50 lb - 54” x 10” x 5
Accesorios incluidos con el telar
Lanzaderas WA0217 en paquetes de 50 lanzaderas (con cordón azul claro)	800 Lanzaderas	1200 Lanzaderas	800 Lanzaderas	1200 Lanzaderas
Lizo	Lizo métrico 40/10 (4/cm 10dpi) - aproximadamente 10 dentadas - altura del lizo 12 cm (4.75”) (dimensión exterior)
Cuerdas de atadura de pedales Corta: 34,5 cm (14") Larga: 54,5 cm (21,5")	60 Corta 60 Larga	120 Corta 120 Larga	60 Corta 60 Larga	120 Corta 120 Larga
Varios palos/bastones	2 barras de delantal, 2 varas de arrendado, 16 palos de urdimbre
Funda para raddle
Accesorios opcionales	Número de parte
Lanzaderas	Lanzaderas Texsolv 392 mm (con ataduras azul claro) - 50 lanzaderas por paquete - WA0217
Lizo	Los lizos métricos están disponibles en Louet BV en incrementos de 10 cm, comenzando desde 20-10 hasta 100-10. Los lizos imperiales están disponibles solo en América del Norte - 6, 8, 10, 12 y 15 dentadas. Los lizos tienen una altura de 12 cm (4,75”).
El set de extensión de 4 ejes incluye pedales y 30 cuerdas de atadura largas y cortas de cada tipo, pero no incluye lanzaderas adicionales.	WA0410		WA0412
Pedales adicionales (paquete de 2)	WA0214		WA0214
2ª viga de urdimbre y viga trasera	90-WA0411	110 - WA0413	90 - WA0411	110 - WA0413
El kit de urdimbre seccional incluye 4 listones de madera y clips separadores de metal. Disponible en secciones métricas de 2 cm o secciones imperiales de 1	2cm 90 - WA0154 1" 90 - WA0155	2cm 110-WA0129 1" 110-WA0130	2cm 90 - WA0154 1" 90 - WA0155	2cm 110-WA0129 1" 110-WA0130
Banco para Spring/David/Jane	WA0103
Dispositivo Fly Shuttle - no incluye navetas ni agujas.	WA0137
Extensiones de patas para el telar Spring Para elevar el telar Spring y facilitar las ataduras. Spring leg system video	WA0416
Dispositivo de elevación para el telar Spring. Para ayudar a levantar su telar Spring y poder instalar las extensiones de patas.	WA0417

Pedales

Los pedales del Spring tienen 3 cm de ancho, con 3 cm de separación entre los pedales.
Los pedales están montados en una bisagra sobre la barra frontal del telar.
Con la atadura normal de este sistema de contramarcha, solo se puede accionar un pedal a la vez.

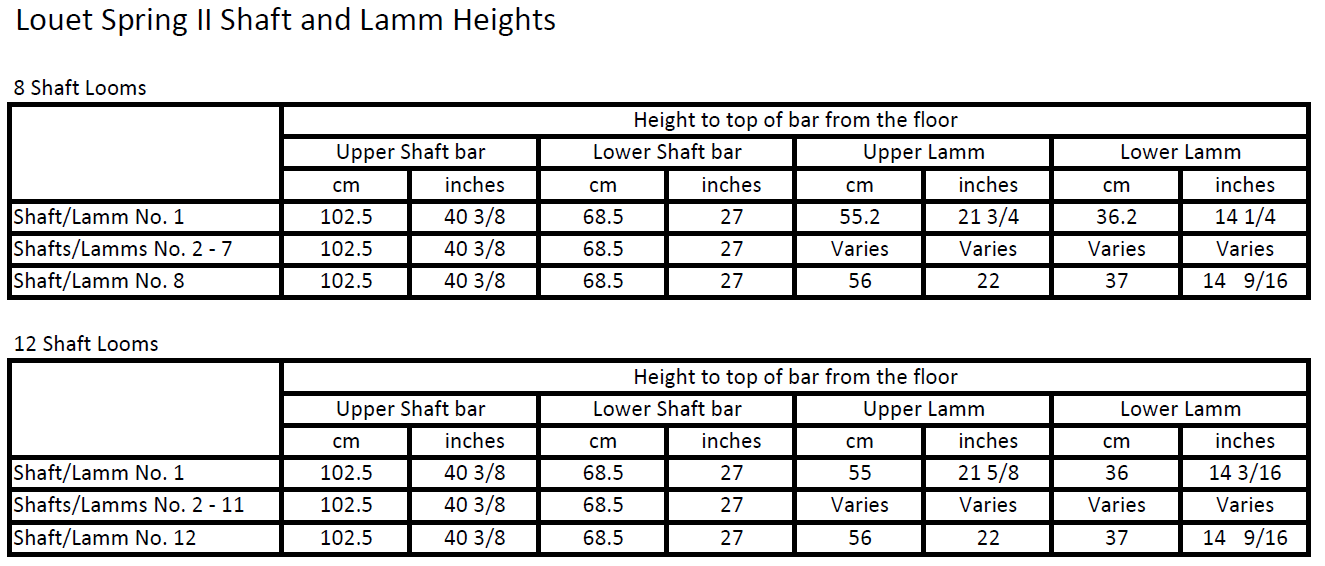

Alturas de los lams horizontales y ejes
(también archivo descargable)

NOTA IMPORTANTE: LOS TELARES NUEVOS SE ENTREGAN CON LOS EJE Y LAMS AJUSTADOS CORRECTAMENTE. SI CREE QUE SU TELAR NO ESTÁ CORRECTO, POR FAVOR, CONTACTE AL SOPORTE ([e-mail]) ANTES DE AJUSTAR LAS ALTURAS DE LOS EJES Y LAMS. CONSULTE EL PÁRRAFO ABAJO DE ESTA TABLA.
Las alturas indicadas son solo una guía; la posición precisa depende de dónde pase su hilo de urdimbre por el ojo de la lanzadera. Vea el siguiente párrafo.

Cualquier ajuste debe realizarse solo con el pasador de bloqueo en su lugar.

Los ejes del telar Spring deben ajustarse de manera que un hilo de urdimbre bajo tensión pase por el centro del ojo de la lanzadera. La urdimbre se inclina hacia arriba de adelante hacia atrás, por lo que cuando evalúe los hilos de urdimbre que pasan por el centro del ojo de la lanzadera, haga ese juicio basándose en las lanzaderas de los ejes del medio.

La diferencia de altura entre los lams es igual a la diferencia en la longitud de los cables de atadura. La diferencia en la longitud de los cables de atadura es de 19 cm.

La altura de los lams debe ajustarse para que los extremos de los pedales cuelguen en el centro, entre el suelo y la barra transversal. En esa posición, las cabezas de los tornillos de los pedales estarán horizontales.

Al medir, los ejes deben estar bloqueados con el pasador de bloqueo.
Consejo: marque las medidas en dos palos de urdimbre y colóquelos de pie detrás del eje. Puede ajustar fácilmente la altura girando los rodillos de nailon blancos. La distancia entre los agujeros del cordón texsolv es de 12 mm (0.5").

Cables de atadura

Los cables de atadura cuelgan todos a la misma altura cuando los ejes están bloqueados. Con el cordón texsolv, el primer agujero puede estar más débil debido al corte. No use el agujero donde se cortó el cordón, en su lugar, use el siguiente agujero.

Los cables de atadura de los lams superiores tienen una longitud de 35,5 cm (21").

Los cables de atadura de los lams inferiores tienen una longitud de 54,5 cm (13 1/2").
