Delta - Anpassung der Litzen und Lammhöhe

Höhe der Schachtlatten

Die Schachthöhe muss so eingestellt sein, dass bei blockierten Schäften die Kettfäden durch die Mitte des Hevels laufen. Überprüfen Sie dies, während ein Schuss auf dem Webstuhl ist und das Gewebe bereits über dem Brustbaum liegt. Dann hat die Schärung ihre richtige Position.

Gemessen von einem ebenen Boden befindet sich die Oberseite der oberen Schachtlatte bei 109 cm (43"), die Oberseite der unteren Schachtlatte bei 80 cm vom Boden.

Die Schachthöhe können Sie korrigieren, indem Sie an den weißen Nylonkartelrädern an den Enden der Schachtlatten drehen. Wenn der Unterschied größer als 10 mm ist, können Sie den Stift am Ende auch ein Loch höher oder niedriger im Texsolv-Kordel setzen. Stellen Sie immer sicher, dass links und rechts die Höhe gleich eingestellt ist. Stellen Sie die vorderen und hinteren Schäfte exakt auf die richtige Höhe ein und justieren Sie dann die Höhe der dazwischen liegenden Schäfte.

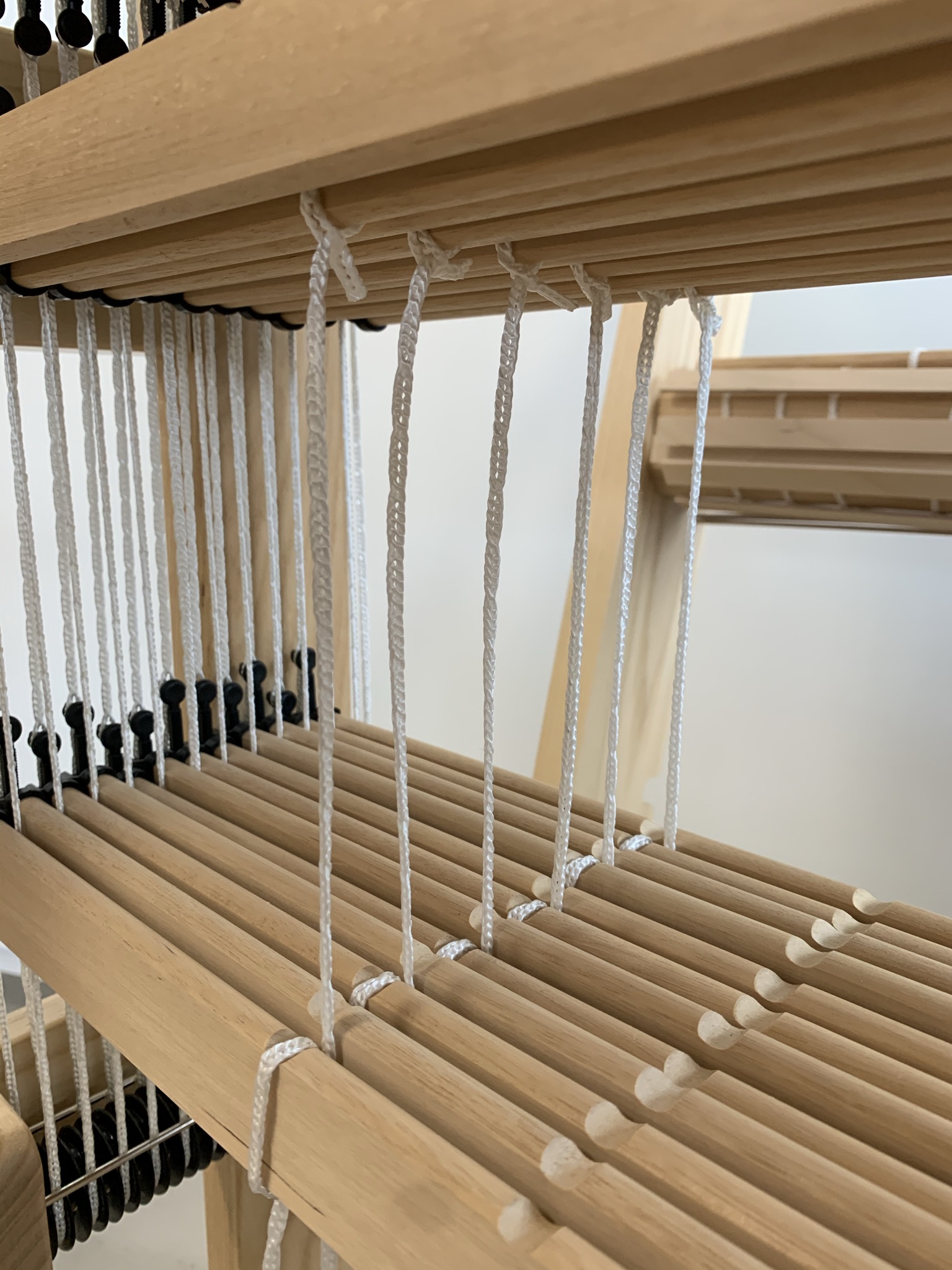

Höhe der Schemels

Die Schemels müssen so eingestellt sein, dass die Tritte horizontal hängen. Überprüfen Sie dies ebenfalls, während die Schäfte mit der Blockierpin in den Schäften blockiert sind. Der Höhenunterschied zwischen den Schäften entspricht dem Längenunterschied der Kordeln, nämlich 19 cm (7,5").

Höhe der Schemels, gemessen von einem ebenen Boden:

Oberseite des unteren Schemels: 53,5 cm (21")
Oberseite des oberen Schemels: 71,5 cm (28 1/4")

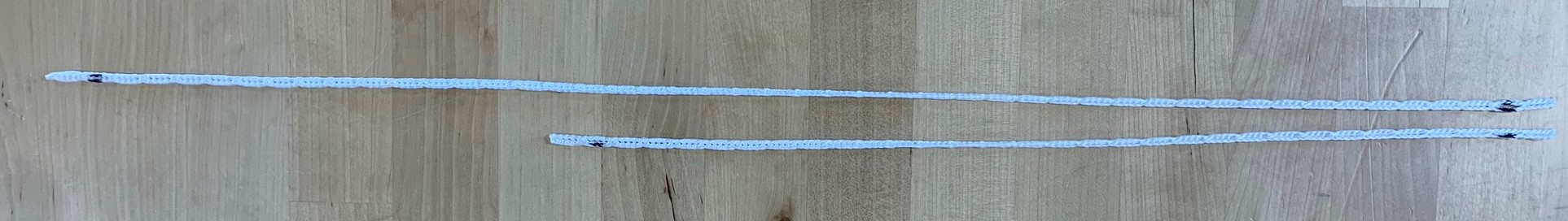

Längen der Trittanbindekordeln (die nutzbaren Ösen gemessen, die abgeschnittene Endschlaufe wird nicht mitgezählt):

Lang - 55 cm (21 3/8") - 46 ganze Texsolv-Ösen
Kurz - 36 cm (13 7/8") - 30 ganze Texsolv-Ösen

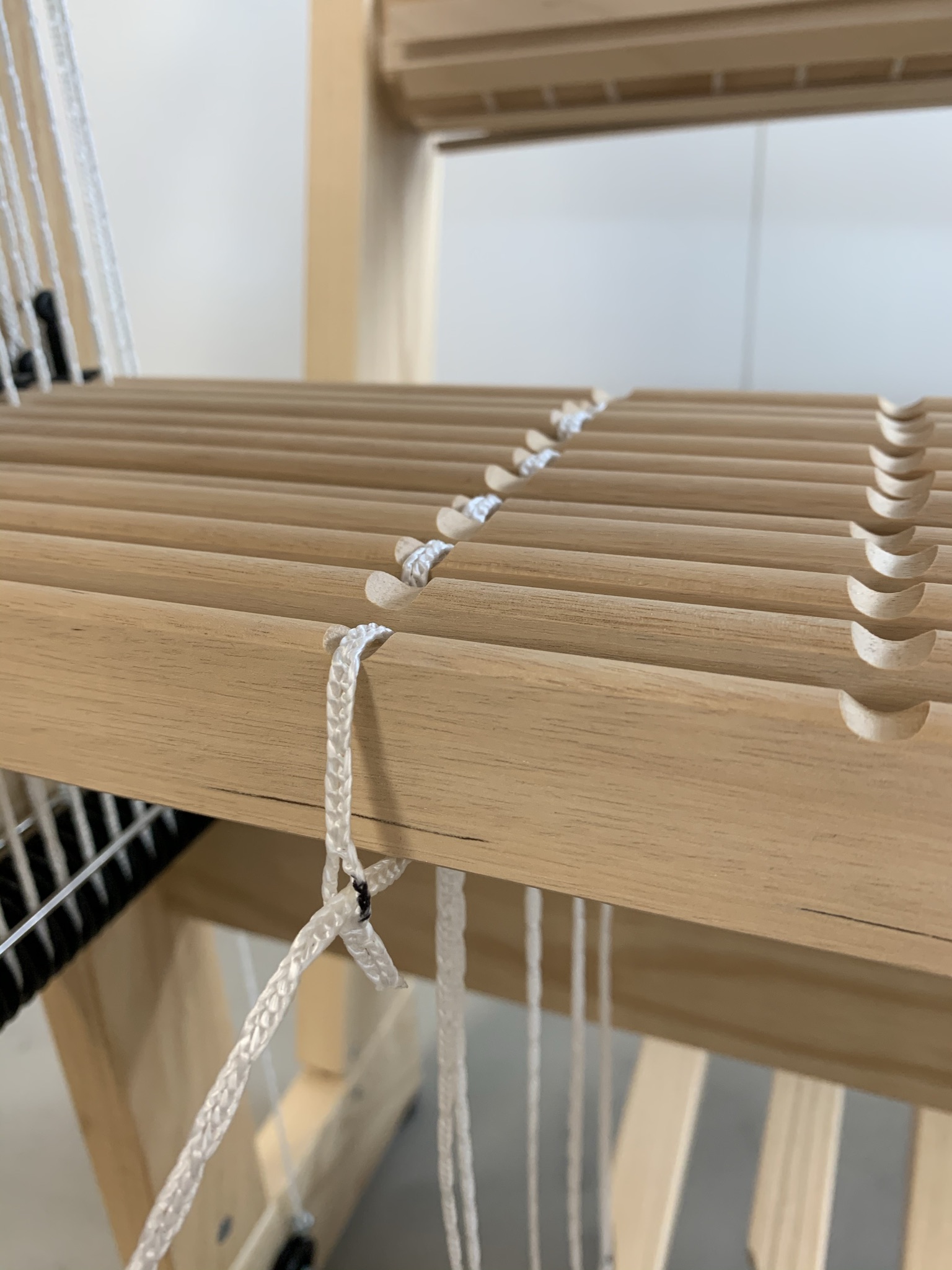

Beim Anbinden der Tritte ist es wichtig, dass Sie das erste Loch hinter der abgeschnittenen Schlaufe verwenden. Auf dem Foto schwarz markiert.
Tipp: Markieren Sie die Löcher an den Kordeln, damit Sie immer das richtige verwenden.

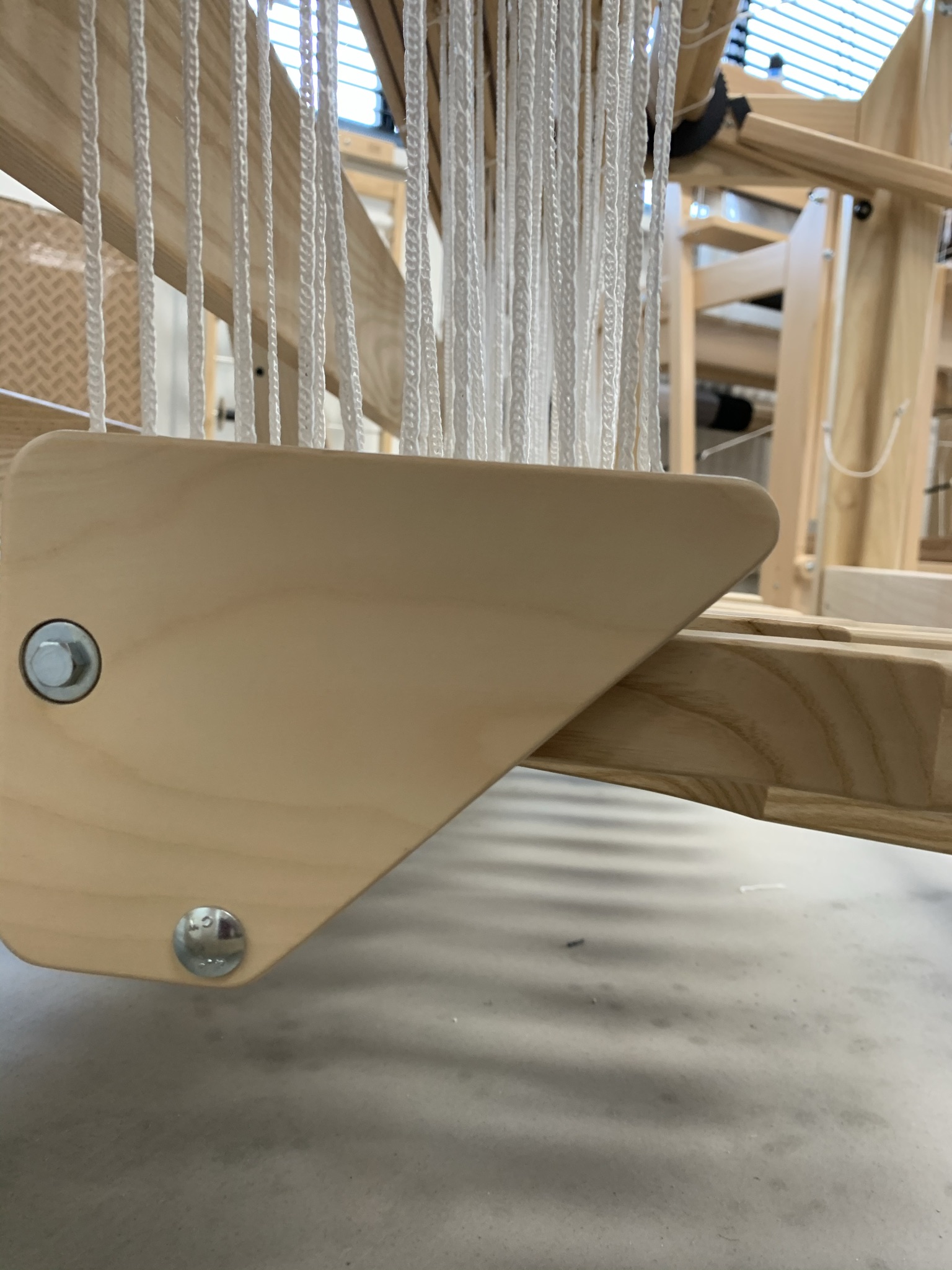

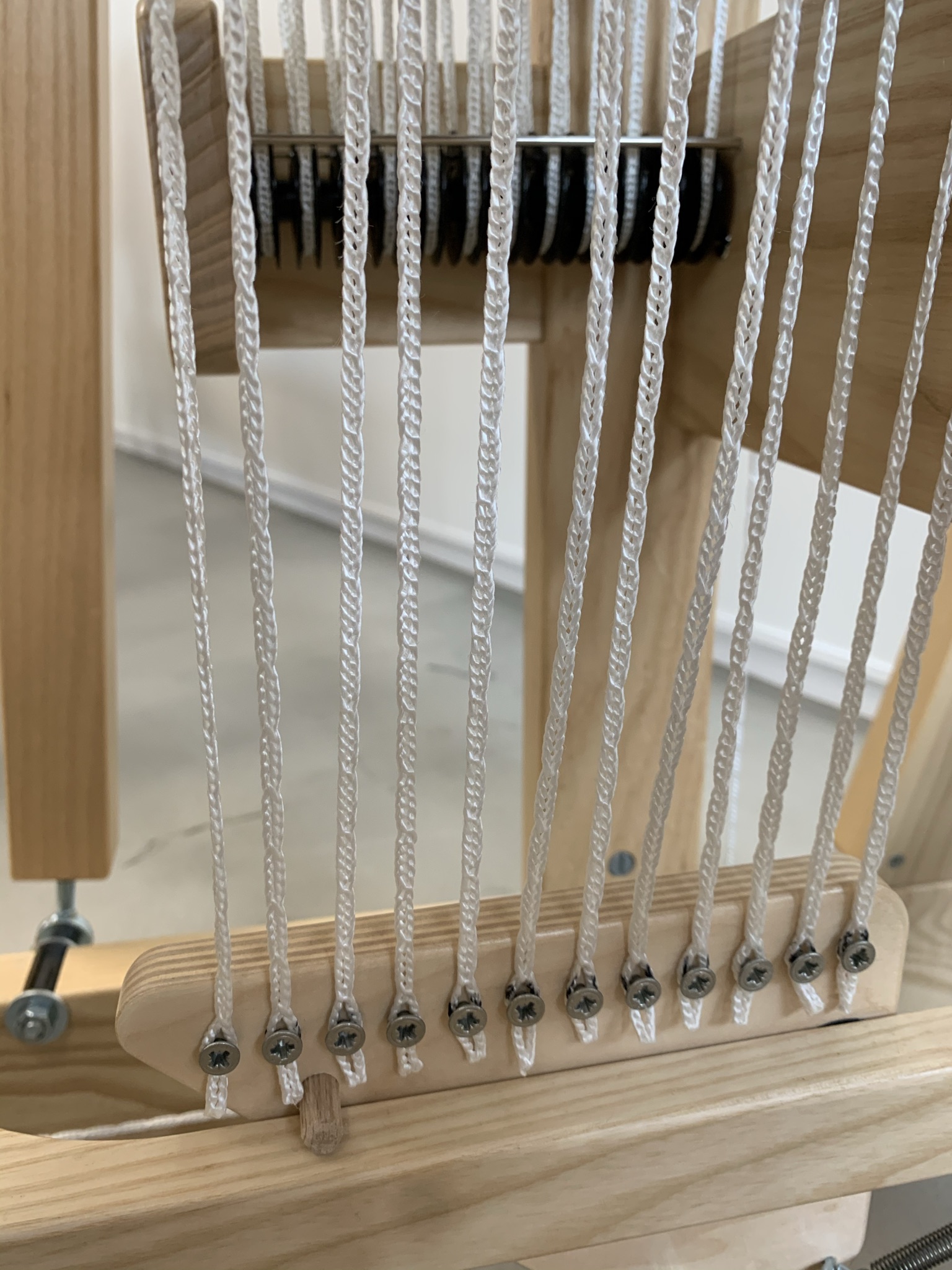

Wenn die Kordeln angebunden sind, hängen die Enden der langen und kurzen Kordeln auf gleicher Höhe. Dadurch hängt der Tritt bei der Verbindung horizontal. Ein geringfügiger Unterschied im Spiel der Kordeln ist übrigens kein Problem und wird keine Unregelmäßigkeiten verursachen.
