Spring und Delta – Die Schäfte senken sich ungleichmäßig nach unten.

Frage:

Die Schäfte meines Contramarche-Webstuhls (Spring oder Delta) sinken ungleichmäßig nach unten.

Antwort:

Dies ist ein normales Phänomen bei den parallelen Contramarche-Webstühlen wie dem Spring und Delta. Sie haben keine "Ruheposition" für die Schäfte. Wenn du das Pedal betätigst und es dann loslässt, werden nicht alle Schäfte in die gleiche Position sinken. Dank dieses Systems erfordert das Treten der Schaftpedale während des Webens nur wenig Kraft. Zum Glück ist dies kein Problem beim Weben, da das Absinken der Schäfte durch die tiefe Spannung der Kette behindert wird, und beim Treten des nächsten Pedals wird die Position der Schäfte neutralisiert. Außerdem nimmt dieses Phänomen ab, je mehr Pedale und Schäfte angebunden sind. Wenn noch keine Kette am Webstuhl ist, werden die Schäfte mit Hilfe des Sperrstifts in der Höhe gehalten.

Unten findest du eine Erklärung, warum dies so ist und wie du damit umgehen solltest.

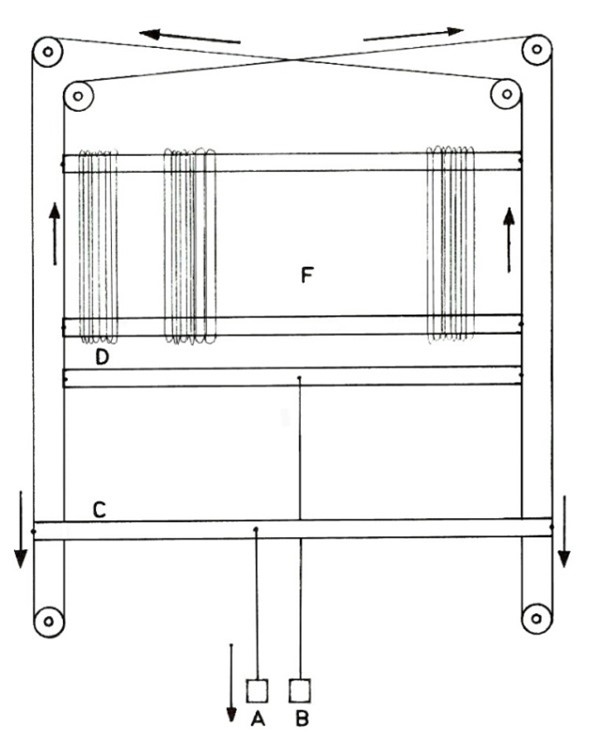

Im parallelen Contramarche-System von Louët verläuft ein Band über sechs Rollen oder Umlenkrollen. Die Enden des Bandes sind miteinander verbunden, sodass das Band einen geschlossenen Kreislauf bildet. Die Schaftleisten und die Lams sind an diesen Bändern befestigt. Wenn das Pedal A betätigt wird, bewegt Lam C das Band nach außen nach unten. Das Band auf der Innenseite bewegt sich dann in die entgegengesetzte Richtung und zieht Schaft F nach oben (siehe Pfeile). Wenn Pedal B betätigt wird, zieht Lam D das Band auf der Innenseite und somit den Schaft nach unten.

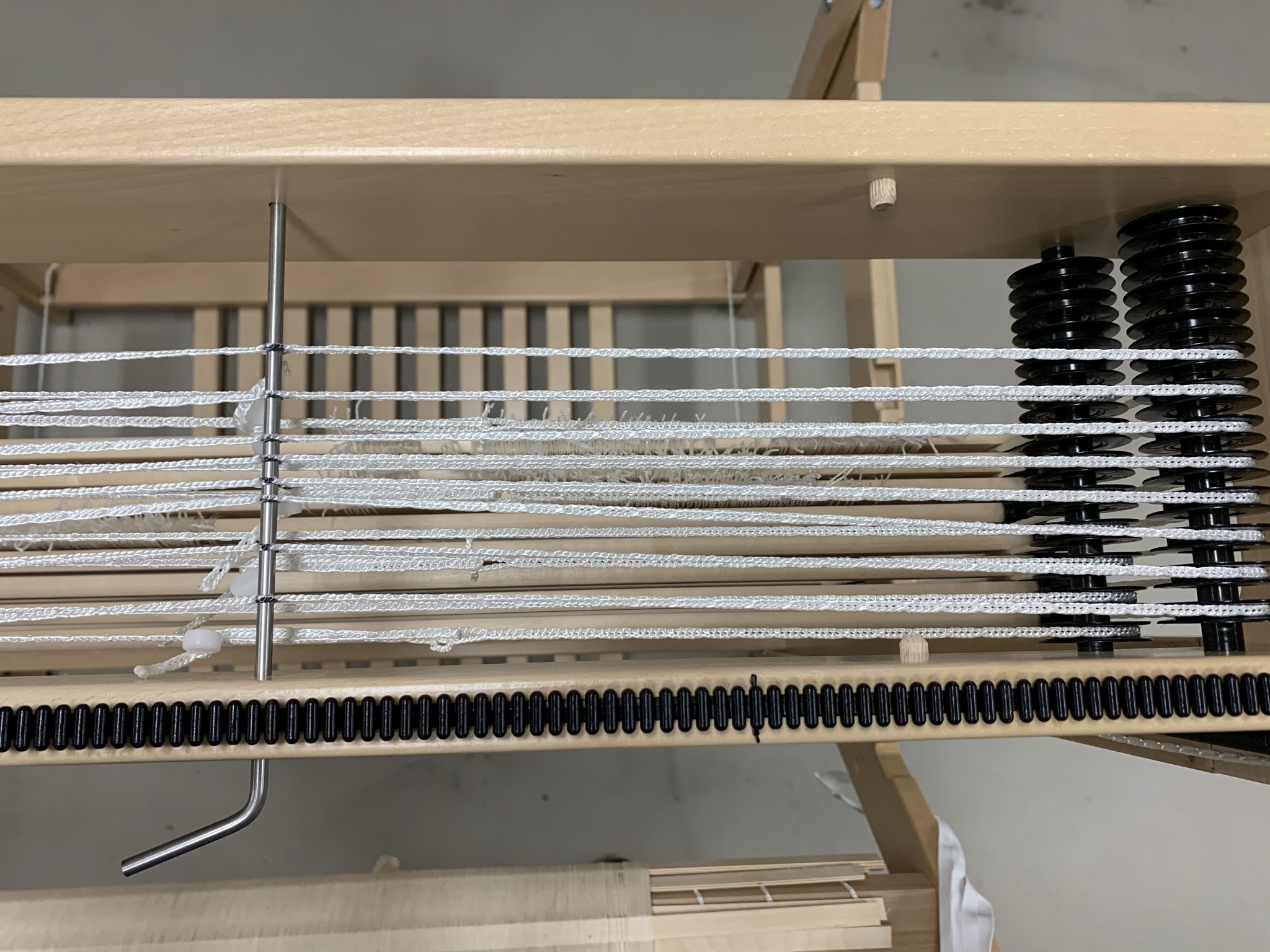

Die Positionen der Schäfte und Lams sind werkseitig optimal eingestellt. Du kannst die Schäfte in die neutrale Position bringen, indem du den Blockierstift durch das unten am Riegel vorgesehene Loch und dann durch die markierten Löcher im Texsolv-Band einführst. Falls keine Kette auf dem Webstuhl ist, ziehe das Texsolv-Band (links oder rechts), bis du den schwarzen Markierungspunkt findest. Nach dem Einführen des Blockierstifts sind die Schäfte blockiert und verhindern Bewegungen. Alle Schäfte sollten nun auf gleicher Höhe sein.

Das Blockieren der Schäfte erfolgt während des Einfädelns der Kette und während der Pedal-Anbindungen. Es ist normal, dass du die Texsolv-Bänder ziehen musst, um den Blockierstift wieder in die markierten Löcher einzuführen (siehe auch TIP-1 unten). Wenn du den Blockierstift entfernst, werden die Schäfte aufgrund der Schwerkraft absinken. Wenn eine Kette eingewebt ist, werden die Schäfte nicht so weit sinken. Während des Webens wirst du feststellen, dass die Schäfte aufgrund der Pedalbewegung auf gleicher Höhe bleiben. Du wirst auch merken, dass wenn alle Pedale gebunden sind und eine breitere Kette auf dem Webstuhl ist, das Phänomen der absinkenden Schäfte kaum bemerkbar ist.

Wenn du die Pedale mit den mitgelieferten langen und kurzen Bindebändern verbindest, musst du immer das erste Loch neben dem Loch verwenden, an dem das Band abgeschnitten wurde. Bei blockierten Schäften wird die Spannung auf allen Pedal-Bindebändern ungefähr gleich sein. Während des Webens ist der Blockierstift heraus, und das Bild kann aufgrund des Absinkens der Schäfte etwas unregelmäßig aussehen.

Du kannst die richtige Einstellung überprüfen, wenn der Webstuhl bespannt ist und die Kette den Brustbaum passiert hat, während du webst. Wenn du gleichzeitig zwei Pedale, die für Köperbindung gebunden sind, betätigst, sollten alle Schäfte auf gleicher Höhe sein und der Kettfaden sollte ungefähr durch die Mitte des Schaftauges laufen.

TIP-1: Wenn du zwei Pedale bindest, die sich ergänzen (zum Beispiel eine Köperbindung) und diese gleichzeitig betätigst, werden alle Schäfte auf gleicher Höhe eingestellt, und du kannst den Blockierstift leicht anbringen.

TIP-2: Wenn du bestimmte Schäfte für deinen Entwurf nicht verwendest, kannst du sie während des Webens mit dem Blockierstift sichern. Es können keine Pedale mit diesen Schäften verbunden werden.
