Spring 2 relevante Maße und Informationen

Die Spring 2 wurde 2020 als Nachfolgerin der Spring 1 auf den Markt gebracht. Nachfolgend eine Zusammenfassung der Merkmale und Spezifikationen

	Spring 2 - 90-8	Spring 2 - 90-12	Spring 2 - 110-8	Spring 2 - 110-12
Teilenummern	WP0170	WP0171	WP0172	WP0173
Art des Webstuhls	"Parallele Kontermarsch - mit Trittbrettern
Schäfte	8 Schäfte	12 Schäfte	8 Schäfte	12 Schäfte
Trittbretter	10 Trittbretter	14 Trittbretter	10 Trittbretter	14 Trittbretter
Abmessungen BxTxH	125x94x116cm (48"x37"x45 1/2")	125x94x116cm (48"x37"x45 1/2")	145 x 94 x 116cm (55"x37"x45 1/2")	145x94x116cm (55′′ x 37′′ x 45 1/2′′)
Tiefe bei gefaltetem hinterem Balken	76 cm (30′′)
Brustbalkenhöhe	80 cm (31 1/4")
Gewicht	55 kg (121 lb),	59 kg (130 lb)	62 kg (136 lb),	68 kg (149 lb)
Gewichte der Versandboxen	Box A - 46 lb - 44” x 10” x 5” Box B - 38 lb - 44” x 13” x 10” Box C - 40 lb - 46” x 10” x 5”	Box A - 46 lb - 44” x 10” x 5” Box B - 48 lb - 44” x 13” x 10” Box C - 40 lb - 46” x 10” x 5”	Box A - 46 lb - 44” x 10” x 5” Box B - 43 lb - 52” x 13” x 10” Box C - 50 lb - 54” x 10” x 5”	Box A - 46 lb - 44” x 10” x 5” Box B - 56 lb - 52” x 13” x 10” Box C - 50 lb - 54” x 10” x 5
Zubehör im Lieferumfang des Webstuhls
"Schäfte WA0217 in Bündeln zu je 50 Schäften (mit hellblauem Bindfaden)	800  Schäfte	1200 Schäfte	800 Schäfte	1200 Schäfte
Schädel	Metrischer Webschädel 40/10 (4/cm 10dpi) - ca. 10 Schäfte - 12 cm (4,75”) Schädelhöhe (äußere Abmessung)
Trittbänder für die Trittbrettbefestigung Kurz 34,5 cm (14") Lang 54,5 cm (21,5")	60 Kurz 60 Lang	120 Kurz 120 Lang	60 Kurz 60 Lang	120 Kurz 120 Lang
Verschiedene Stäbe/Stocke	2 Schürzenstäbe, 2 Kettbäume, 16 Kettstäbe
Raddle-Abdeckung
Optionale Zubehörteile	Teilenummer
Schäfte	Texsolv-Schäfte 392 mm (mit hellblauen Bindfäden) - 50 Schäften pro Bündel - WA0217
Schädel	Metrische Schädel sind bei Louet BV in 10 cm-Schritten erhältlich, beginnend bei 20-10 bis 100-10. Imperiale Schädel sind nur in Nordamerika erhältlich – mit 6, 8, 10, 12 und 15 Schäftdichte. Die Schädelhöhe beträgt 12 cm (4,75").
Das 4-Schäft-Erweiterungsset enthält Trittbretter und je 30 lange und kurze Trittbänder, jedoch keine zusätzlichen Schäften.	WA0410		WA0412
Zusätzliche Trittbretter (2er Pack)	WA0214		WA0214
2. Kettenbaum und hinterer Balken	90-WA0411	110 - WA0413	90 - WA0411	110 - WA0413
Sectional Warp Kit enthält 4 Holzleisten und Metall-Trennclips. Erhältlich in metrischen 2 cm Abschnitten oder imperialen 1” Abschnitten.	2cm 90 - WA0154 1" 90 - WA0155	2cm 110-WA0129 1" 110-WA0130	2cm 90 - WA0154 1" 90 - WA0155	2cm 110-WA0129 1" 110-WA0130
Bänke für Spring/David/Jane	WA0103
Fliegschiffgerät – ohne Schiffe oder Nadeln	WA0137
Spring-Beinverlängerungen Zum Anheben des Spring-Webstuhls, um die Trittbandbefestigungen zu erleichtern. Spring leg system video	WA0416
Spring-Webstuhl-Hebevorrichtung. Zum Anheben des Spring-Webstuhls, um die Beinverlängerungen zu installieren.	WA0417

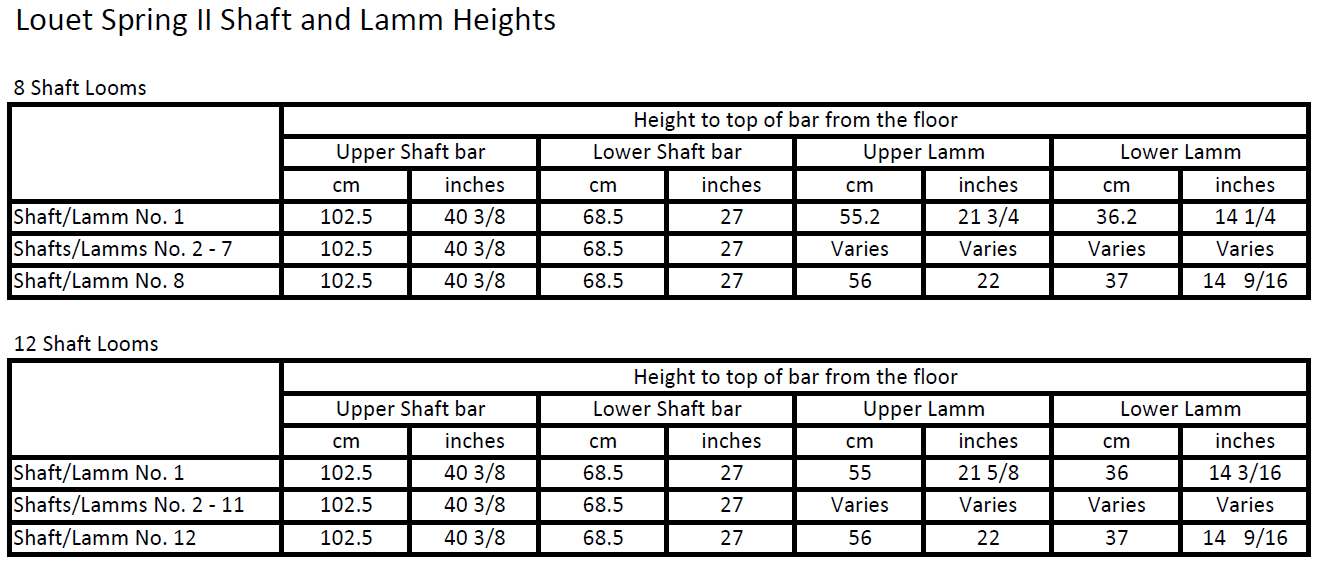

	Trittbretter Die Trittbretter des Spring-Webstuhls sind 3 cm breit, mit 3 cm Abstand zwischen den Trittbrettern. Die Trittbretter sind an der Fußleiste vorne am Webstuhl aufgehängt. Mit der normalen Trittbandbefestigung dieses Kontermarschsystems kann immer nur ein Trittbrett gleichzeitig betätigt werden. Höhen von horizontalem Lamm und Schäften (auch als herunterladbare Datei verfügbar) BITTE BEACHTEN: NEUE WEBSTÜHLE WERDEN MIT RICHTIG EINGESTELLTEN SCHÄFTEN UND LAMMS GELIEFERT. WENN SIE DER MEINUNG SIND, DASS IHR WEBSTUHL NICHT RICHTIG EINGESTELLT IST, KONTAKTIEREN SIE BITTE DEN SUPPORT ([e-mail]), BEVOR SIE DIE HÖHEN VON SCHÄFTEN UND LAMMS ANPASSEN. SIEHE DEN NÄCHSTEN ABSATZ UNTER DIESER TABELLE. - Die angegebenen Höhen sind als Richtwert zu verstehen – die genaue Position hängt davon ab, wo der Kettfaden durch das Schaftauge läuft – siehe nächsten Absatz. Anpassungen sollten nur mit dem Blockierstift in Position vorgenommen werden. Die Schäfte des Spring-Webstuhls sollten so eingestellt werden, dass ein unter Spannung stehender Kettfaden durch die Mitte des Schaftauges verläuft. Der Kettfaden verläuft von vorne nach hinten ansteigend, daher sollten Sie bei der Beurteilung der Kettfäden, die durch die Mitte eines Schaftauges laufen, diese Beurteilung anhand der Schäften in der Mitte vornehmen. Der Höhenunterschied zwischen den Lamms entspricht dem Unterschied in der Länge der Trittbandbefestigungen. Der Unterschied in der Länge der Trittbandbefestigungen beträgt 19 cm. Die Lammhöhe sollte so eingestellt werden, dass die Enden der Trittbretter in der Mitte zwischen dem Boden und dem Querbalken hängen. In dieser Position sind die Schraubenköpfe der Trittbretter horizontal. Beim Messen sollten die Schäfte mit dem Blockierstift blockiert werden. Tipp: Markieren Sie die Maße auf zwei Kettenstäben und stellen Sie sie aufrecht hinter die Schäfte. Die Höhe lässt sich leicht durch Drehen der weißen Nylon-Rollen anpassen. Der Abstand zwischen den Löchern im Texsolv-Seil beträgt 12 mm (0,5"). Trittbandbefestigungen Die Trittbandbefestigungen hängen alle auf derselben Höhe, wenn die Schäfte blockiert sind. Bei Texsolv-Seilen kann das erste Loch aufgrund des Schnitts schwächer sein. Verwenden Sie nicht das Loch, an dem das Seil abgeschnitten wurde, sondern das nächste Loch. Trittbandbefestigungen für obere Lamms: 35,5 cm (21") lang Trittbandbefestigungen für untere Lamms: 54,5 cm (13 1/2") lang
